O que são projetos elétricos e por que eles importam na indústria

Projetos elétricos é o tema central deste guia técnico para indústrias que buscam segurança e conformidade.

Resposta direta: Um projeto elétrico industrial é o conjunto técnico que define como a energia será distribuída, protegida, comandada e documentada em máquinas, equipamentos, painéis elétricos e instalações produtivas.

Ele orienta dimensionamentos, diagramas, proteções e interfaces de automação para elevar segurança operacional, confiabilidade, manutenção e conformidade com normas aplicáveis.

Na indústria, projetos elétricos não devem ser entendidos apenas como desenhos ou esquemas anexados a uma instalação elétrica industrial.

Eles funcionam como a base técnica para decidir como uma máquina será alimentada, quais proteções serão adotadas, como os comandos serão organizados.

De que forma os painéis elétricos serão estruturados e quais informações precisarão ficar documentadas para operação, manutenção e futuras adequações.

Essa diferença é importante porque o ambiente industrial reúne cargas, motores, comandos, sensores, dispositivos de segurança, interfaces de automação e processos produtivos que dependem de continuidade e controle.

Quando o projeto é tratado de forma superficial, a instalação pode até funcionar em um primeiro momento, mas tende a ficar mais vulnerável a falhas inesperadas, dificuldade de manutenção, baixa rastreabilidade e riscos operacionais.

Um bom projeto elétrico industrial ajuda a responder perguntas críticas antes da execução:

• quais máquinas e equipamentos serão atendidos pela instalação;
• quais cargas precisam ser consideradas no dimensionamento;
• quais dispositivos de proteção são adequados ao contexto;
• como os comandos elétricos devem se integrar à operação;
• como os painéis elétricos serão organizados e identificados;
• quais diagramas elétricos serão necessários para manutenção e rastreabilidade;
• quais requisitos de segurança e conformidade precisam orientar a solução.

Por isso, o projeto elétrico é uma etapa estratégica para segurança operacional, confiabilidade e produtividade.

Ele conecta engenharia elétrica, automação, manutenção e operação em uma linguagem técnica comum.

Em vez de depender apenas do conhecimento informal de quem instalou ou ajustou o sistema, a indústria passa a contar com documentação técnica que facilita inspeções, intervenções, expansões e modernizações.

Também é nesse ponto que entram as boas práticas relacionadas à NR-10, à NR-12 e a outras normas aplicáveis ao contexto industrial.

A NR-10 está diretamente ligada à segurança em instalações e serviços em eletricidade, enquanto a NR-12 orienta requisitos de segurança para máquinas e equipamentos.

Em projetos industriais, essas referências não devem ser vistas como burocracia isolada, mas como parte da prevenção de riscos e da construção de processos produtivos mais seguros.

No caso de máquinas existentes, retrofit e modernização elétrica, o projeto ganha ainda mais relevância.

Muitas vezes, a necessidade não é apenas trocar componentes, mas compreender a condição real do equipamento, a lógica de comando, as proteções existentes, o painel elétrico, os diagramas disponíveis e as demandas atuais da produção.

Sem essa visão, uma intervenção pode resolver um sintoma sem tratar a causa técnica ou documental.

A MB12 Automação Industrial atua nesse contexto com soluções personalizadas para indústrias, integrando engenharia mecânica, elétrica e automação.

A empresa desenvolve projetos mecânicos e elétricos com levantamento técnico em campo, dimensionamento, detalhamento, elaboração de painéis elétricos.

Diagramas e documentação técnica, sempre considerando segurança, eficiência operacional e adequações normativas como NR-10 e NR-12 quando aplicáveis.

Em termos práticos, um projeto elétrico industrial bem conduzido cria um mapa técnico para decisões mais seguras: ele orienta a escolha de componentes, a lógica de proteção, a organização dos comandos, a interface com a automação e a documentação que dará suporte à manutenção.

Por isso, antes de instalar, ampliar, adequar ou modernizar sistemas elétricos industriais, o projeto deve ser visto como uma etapa de engenharia essencial, não como um acessório da execução.

Principais objetivos de um projeto elétrico industrial

Um projeto elétrico industrial tem como objetivo transformar necessidades de produção, segurança e manutenção em uma solução técnica planejada para máquinas, equipamentos, painéis elétricos, comandos e infraestrutura elétrica.

Antes de instalar, modernizar ou adequar um sistema, o projeto orienta decisões sobre cargas, proteções, seletividade, aterramento, documentação técnica e conformidade aplicável.

Principais objetivos de um projeto elétrico industrial:

• Proteger pessoas, máquinas e equipamentos contra riscos elétricos.
• Apoiar a continuidade operacional da produção.
• Dimensionar cargas, cabos, componentes e dispositivos de proteção.
• Organizar comandos, painéis elétricos e interfaces de automação.
• Facilitar manutenção, inspeções e futuras adequações.
• Contribuir para conformidade com normas e boas práticas, como NR-10 e NR-12 quando aplicáveis.
• Reduzir a dependência de informações informais por meio de documentação técnica.

Na prática, esses objetivos não devem ser vistos como itens isolados.

Em uma indústria, uma decisão elétrica influencia a rotina de operadores, manutenção, segurança do trabalho, engenharia e produção.

Um circuito mal documentado, uma proteção inadequada ou um comando sem padronização podem dificultar diagnósticos, aumentar o tempo de intervenção e tornar futuras modificações mais complexas.

A segurança operacional é um dos pontos centrais.

O projeto deve considerar formas adequadas de proteção elétrica, seccionamento, identificação, aterramento e organização dos componentes, sempre conforme a realidade da instalação e das máquinas envolvidas.

Em ambientes industriais, isso é especialmente relevante porque os sistemas elétricos geralmente interagem com motores, sensores, atuadores, painéis de comando, dispositivos de segurança e processos produtivos contínuos ou semiautomatizados.

Outro objetivo importante é a continuidade operacional.

Um bom projeto não significa promessa de ausência total de falhas, pois todo ambiente industrial depende de operação, manutenção, condições de uso e características dos equipamentos.

Porém, o planejamento técnico ajuda a reduzir fragilidades previsíveis, melhora a organização dos circuitos e facilita intervenções quando algo precisa ser ajustado, substituído ou inspecionado.

A seletividade das proteções também merece atenção.

Em termos simples, seletividade é a lógica de coordenação entre dispositivos de proteção para que uma ocorrência elétrica seja tratada da forma mais localizada possível, quando tecnicamente viável.

Isso ajuda a evitar que uma falha em uma parte do sistema gere desligamentos mais amplos do que o necessário.

A definição correta depende de análise técnica, características das cargas, painéis, circuitos e dispositivos utilizados.

O projeto também tem papel direto na eficiência e padronização da manutenção.

Diagramas elétricos, identificação de componentes, listas técnicas e organização dos comandos reduzem a dependência do conhecimento informal de uma única pessoa.

Para equipes de manutenção, isso melhora a rastreabilidade das informações e torna mais segura a tomada de decisão durante inspeções, ajustes ou futuras modernizações.

No contexto de adequações normativas, projetos elétricos industriais podem apoiar a conformidade com requisitos relacionados à NR-10, à NR-12 e a outras normas aplicáveis ao ambiente produtivo.

Isso é especialmente importante em máquinas e equipamentos que passam por retrofit, atualização elétrica, integração com automação ou adequações de segurança.

A análise deve sempre considerar o estado real do equipamento, sua operação e os riscos envolvidos.

A MB12 Automação Industrial atua justamente nesse ponto de integração entre segurança, confiabilidade e soluções sob medida.

Em projetos mecânicos e elétricos, a empresa realiza levantamento técnico em campo, desenvolve soluções personalizadas, trabalha com dimensionamento, detalhamento, painéis elétricos, diagramas e documentação técnica, podendo incluir ART quando pertinente.

Essa abordagem reforça que o projeto não é apenas um desenho, mas uma base técnica para instalar, modernizar ou adequar sistemas com mais critério.

O objetivo de um projeto elétrico industrial é planejar tecnicamente a instalação, modernização ou adequação de sistemas elétricos para aumentar segurança, organizar comandos e proteções.

Dimensionar cargas e componentes, apoiar a continuidade operacional, facilitar manutenção e contribuir para conformidade normativa, sempre conforme as condições reais da indústria.

Quando uma indústria deve considerar um novo projeto elétrico

Uma indústria deve considerar um novo projeto elétrico quando há mudanças relevantes no processo produtivo, atualização de máquinas, expansão de carga, alterações de layout, falhas recorrentes, documentação desatualizada ou necessidade de adequação normativa.

Esses sinais não substituem uma inspeção técnica, mas indicam que uma avaliação em campo pode ser necessária.

Em ambientes industriais, a decisão de desenvolver ou revisar projetos elétricos não deve partir apenas da percepção de que algo está antigo ou funcionando com dificuldade.

O ponto central é entender se a instalação elétrica, os painéis, os comandos, os dispositivos de proteção e a integração com máquinas e automação continuam compatíveis com a operação real da fábrica.

situações em que um novo projeto elétrico pode ser necessário

• Expansão industrial ou aumento de carga: quando a empresa inclui novas máquinas, amplia linhas produtivas, instala motores adicionais ou modifica a demanda elétrica do processo, o sistema existente pode precisar de nova análise de capacidade, proteção e distribuição.

• Alterações de layout: mudanças físicas na disposição de máquinas, painéis, esteiras, células produtivas ou postos de operação podem exigir revisão de alimentação elétrica, comandos, infraestrutura, rotas de cabos e interfaces de segurança.

• Máquinas antigas em operação: equipamentos antigos podem continuar produtivos, mas nem sempre possuem documentação atualizada, comandos adequados à operação atual ou integração compatível com recursos modernos de automação e segurança.

• Retrofit de máquinas: quando uma máquina passa por modernização mecânica, elétrica ou de automação, o projeto elétrico deve acompanhar essa evolução para evitar adaptações improvisadas e manter coerência entre componentes, comandos, proteções e documentação.

• Falhas recorrentes ou paradas inesperadas: desarmes frequentes, aquecimento de componentes, substituições repetidas de contatores, disjuntores ou cabos e instabilidades operacionais são sinais de alerta.

  Ainda assim, a causa não deve ser presumida sem avaliação técnica, pois pode envolver carga, instalação, componente, comando, ambiente ou condição de uso.

• Modernização elétrica: painéis antigos, comandos obsoletos, ausência de identificação adequada, dificuldade de manutenção e falta de padronização podem indicar a necessidade de um projeto mais estruturado, especialmente quando a operação depende de confiabilidade contínua.

• Integração com automação: a inclusão de sensores, controladores, interfaces de operação, sistemas de comando ou intertravamentos exige compatibilidade entre lógica de automação, circuitos elétricos, segurança operacional e necessidades do processo.

• Adequação normativa: quando há necessidade de adequação às normas aplicáveis, como NR-10 em segurança em instalações e serviços em eletricidade e NR-12 em segurança no trabalho em máquinas e equipamentos, o projeto elétrico pode ser parte essencial da solução técnica.

• Documentação técnica desatualizada ou inexistente: se a manutenção depende de conhecimento informal, anotações antigas ou interpretação visual do painel, a indústria fica mais vulnerável a erros, retrabalhos e dificuldades em futuras intervenções.

• Mudança de processo produtivo: alterações de ritmo, sequência operacional, tipo de produto, regime de trabalho ou função de uma máquina podem exigir revisão do sistema elétrico para que comando, proteção e operação estejam alinhados à nova realidade.

O erro mais comum é tratar esses sinais como diagnóstico fechado.

Por exemplo, uma falha recorrente pode estar associada a dimensionamento inadequado, desgaste de componente, interferência no comando, condição ambiental, alteração de carga ou até ausência de documentação confiável.

Sem levantamento técnico em campo, qualquer conclusão tende a ser incompleta.

Por isso, a etapa de avaliação é decisiva.

Um bom levantamento observa dados da máquina, alimentação elétrica, painéis existentes, comandos, proteções, layout, interfaces mecânicas, condições de operação, necessidades de manutenção e objetivos da produção.

Essa leitura ajuda a transformar sintomas dispersos em critérios técnicos para decidir se a solução envolve correção pontual, modernização elétrica, retrofit, adequação normativa ou desenvolvimento de um novo projeto.

Na MB12, os projetos mecânicos e elétricos são desenvolvidos de forma personalizada a partir do levantamento técnico em campo.

Buscando compreender as necessidades reais de cada cliente antes do dimensionamento, detalhamento, elaboração de painéis, diagramas e documentação técnica.

Essa abordagem é especialmente importante em indústrias que precisam conciliar segurança operacional, conformidade, produtividade e continuidade do processo.

Em termos práticos, vale buscar uma avaliação especializada quando a instalação já não acompanha a evolução da fábrica, quando a documentação não representa mais o que está instalado ou quando a operação depende de adaptações sucessivas sem uma visão integrada.

Um novo projeto elétrico não é apenas uma resposta a problemas visíveis; ele também pode ser uma etapa estratégica para organizar a infraestrutura, reduzir incertezas de manutenção e preparar máquinas e equipamentos para uma operação mais segura e confiável.

Diferença entre projeto elétrico residencial, predial e industrial

Embora todos envolvam infraestrutura elétrica, projetos elétricos residenciais, prediais e industriais não têm o mesmo nível de criticidade, nem atendem às mesmas demandas de operação.

A diferença principal está no tipo de carga atendida, na complexidade dos sistemas, na necessidade de documentação, na integração com máquinas e no impacto que uma falha pode causar ao ambiente.

um projeto elétrico industrial se diferencia porque considera cargas industriais, máquinas, motores, comandos elétricos, automação, painéis, segurança operacional e continuidade produtiva.

Diferente de aplicações residenciais ou prediais, ele precisa integrar energia, processo, manutenção, documentação técnica e requisitos normativos ligados ao ambiente produtivo.

Em uma residência, o foco costuma estar no uso cotidiano da energia: iluminação, tomadas, chuveiros, eletrodomésticos, proteção de circuitos e distribuição segura para os ocupantes.

Já em um edifício comercial ou predial, o projeto pode envolver áreas comuns, sistemas de iluminação coletiva, elevadores, bombas, quadros de distribuição, infraestrutura para salas comerciais e outros sistemas de apoio à edificação.

No ambiente industrial, a análise muda de escala e de natureza.

O projeto precisa considerar máquinas, equipamentos produtivos, motores, painéis elétricos, comandos, intertravamentos, automação, alterações de layout, expansão de carga, paradas de produção e interfaces com sistemas mecânicos.

Ou seja, não se trata apenas de levar energia até um ponto de consumo, mas de assegurar que a infraestrutura elétrica converse com o processo produtivo de forma segura, documentada e compatível com a operação.

Uma forma prática de entender a diferença é observar os principais pontos de atenção:

Essa comparação é educacional e não substitui uma avaliação técnica.

Em qualquer cenário, as condições reais da instalação, o tipo de carga, o ambiente de uso e as normas aplicáveis precisam ser analisados por profissionais habilitados.

No caso industrial, essa avaliação se torna ainda mais importante porque uma decisão incorreta pode afetar não apenas a instalação elétrica, mas também a segurança de operadores, a confiabilidade das máquinas e a continuidade da produção.

Outro ponto que diferencia os projetos elétricos industriais é a criticidade operacional.

Em uma casa, uma falha elétrica pode causar desconforto, risco e necessidade de reparo.

Em uma indústria, além dos riscos elétricos, a falha pode interromper uma linha produtiva, comprometer comandos de máquina, gerar paradas não planejadas.

Dificultar a manutenção e aumentar a dependência de conhecimento informal de operadores ou eletricistas que conhecem o sistema apenas pela prática.

Por isso, a documentação técnica tem peso maior no contexto industrial.

Diagramas elétricos, identificação de componentes, registros de alterações, informações sobre painéis e esquemas de comando ajudam a reduzir incertezas durante manutenções, retrofits e adequações futuras.

Quando essa documentação não existe ou está desatualizada, qualquer intervenção tende a exigir mais cautela, pois o profissional precisa compreender o sistema antes de propor mudanças seguras.

A integração com máquinas e processos também é um diferencial.

Uma máquina industrial pode depender de alimentação elétrica adequada, dispositivos de proteção, comandos, sensores, atuadores, sistemas de automação e interfaces com partes mecânicas.

Assim, um projeto industrial precisa considerar como a energia elétrica participa do funcionamento real do equipamento, e não apenas o dimensionamento isolado de cabos e quadros.

Nesse contexto, entram também as adequações normativas.

Projetos voltados ao ambiente industrial frequentemente precisam dialogar com requisitos de segurança elétrica, segurança de máquinas e boas práticas de documentação e manutenção.

A NR-10 está relacionada à segurança em instalações e serviços em eletricidade, enquanto a NR-12 trata de segurança no trabalho em máquinas e equipamentos.

A aplicação prática depende do caso, do equipamento, da instalação e da avaliação técnica.

É nesse recorte industrial que a MB12 atua com projetos mecânicos e elétricos personalizados, conectando engenharia elétrica, mecânica e automação para atender demandas específicas de máquinas, equipamentos e processos produtivos.

A empresa realiza levantamento técnico em campo, desenvolve soluções voltadas à segurança e à confiabilidade operacional, trabalha com adequações NR-10 e NR-12.

Retrofit de máquinas, painéis, diagramas e documentação técnica, podendo incluir emissão de ART quando pertinente ao projeto.

Portanto, projeto elétrico industrial é igual ao residencial? Não.

Eles compartilham princípios de segurança e organização técnica, mas o projeto industrial exige uma leitura mais ampla do ambiente produtivo.

Ele precisa considerar cargas mais críticas, máquinas em operação, comandos elétricos, automação, infraestrutura existente, riscos operacionais, interfaces mecânicas, documentação e conformidade.

Para indústrias que pretendem modernizar equipamentos, adequar máquinas ou ampliar processos, essa diferença é decisiva para evitar soluções genéricas em um cenário que exige engenharia aplicada à realidade da produção.

Etapas de desenvolvimento de projetos elétricos industriais

O desenvolvimento de projetos elétricos industriais segue uma sequência técnica que começa no entendimento da realidade da planta e avança até a documentação e o acompanhamento da implementação.

Em ambientes com máquinas, painéis elétricos, comandos, motores e interfaces de automação, pular etapas pode gerar decisões frágeis, especialmente quando há adequações normativas, retrofit ou expansão produtiva envolvidos.

De forma resumida, as principais etapas são:

1. Levantamento técnico em campo
2. Coleta e organização dos dados da instalação
3. Análise de cargas e condições operacionais
4. Dimensionamento elétrico
5. Definição de componentes e soluções
6. Elaboração de diagramas e detalhamentos
7. Validação técnica do projeto
8. Implementação, documentação e acompanhamento

Na prática, cada fase depende das condições reais da máquina, do processo produtivo e da instalação existente.

Por isso, um projeto industrial não deve ser tratado como um desenho padrão reaproveitado, mas como uma base técnica para decisões de segurança, confiabilidade, manutenção e conformidade.

A primeira etapa é o levantamento técnico em campo.

Nessa fase, a equipe busca compreender como a máquina ou o conjunto de equipamentos opera, quais são as restrições do processo, como estão distribuídas as cargas.

Quais painéis elétricos existem, quais comandos já estão instalados e quais interfaces mecânicas ou de automação precisam ser consideradas.

Esse diagnóstico inicial é essencial porque o projeto deve refletir a realidade da operação, e não apenas uma condição idealizada.

Em seguida, ocorre a coleta e organização das informações técnicas.

Entram aqui dados sobre alimentação elétrica, motores, dispositivos de proteção, comandos, sensores, atuadores, layout, histórico de intervenções e necessidades de adequação.

Quando existe documentação anterior, ela pode servir como referência, mas precisa ser confrontada com a instalação real, pois alterações feitas ao longo do tempo nem sempre são registradas de forma adequada.

A terceira etapa envolve a análise de cargas e condições de operação.

O objetivo é compreender como os equipamentos consomem energia, quais circuitos exigem maior atenção, onde podem existir limitações de infraestrutura e como o sistema elétrico se relaciona com a rotina produtiva.

Essa leitura ajuda a orientar decisões de dimensionamento, proteção, comando e distribuição elétrica, sempre considerando segurança operacional e continuidade do processo.

Depois vem o dimensionamento elétrico, etapa em que são definidos critérios técnicos para cabos, proteções, dispositivos de manobra, componentes de comando, painéis elétricos e demais elementos necessários ao funcionamento do sistema.

Em projetos elétricos industriais, essa fase deve ser conduzida com responsabilidade técnica, pois escolhas inadequadas podem afetar a segurança da instalação, a confiabilidade da máquina e a facilidade de manutenção.

Com o dimensionamento estabelecido, avança-se para a definição de componentes e soluções.

Essa etapa considera as necessidades do equipamento, a integração com sistemas existentes, as exigências de operação e as adequações aplicáveis, como aquelas relacionadas à NR-10, NR-12 e boas práticas de segurança de máquinas.

Em projetos que envolvem retrofit, por exemplo, a solução precisa equilibrar modernização, compatibilidade com a estrutura existente e redução de riscos operacionais.

A etapa seguinte é a elaboração dos diagramas e detalhamentos técnicos.

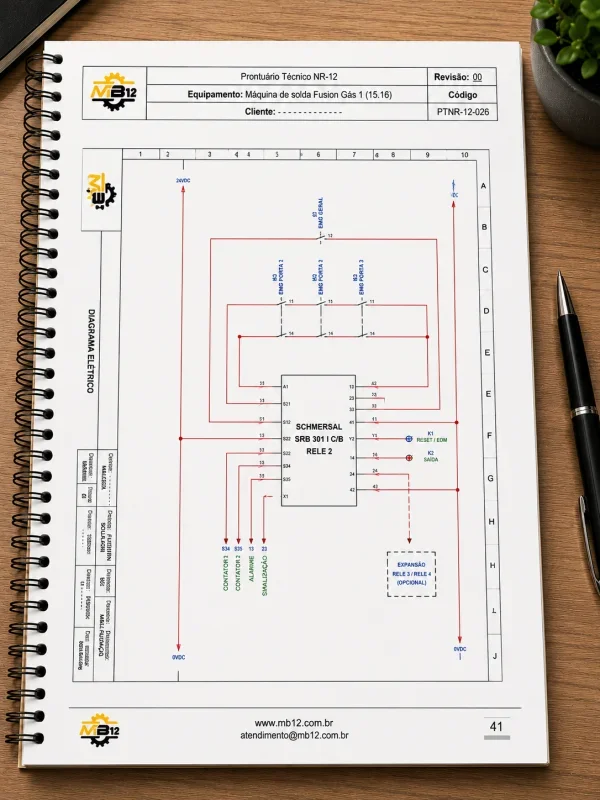

Diagramas elétricos, esquemas de comando, identificação de componentes, organização de painéis e demais registros documentais ajudam a transformar decisões de engenharia em informações claras para fabricação, instalação, manutenção e futuras adequações.

Uma documentação bem estruturada reduz a dependência de conhecimento informal e facilita a rastreabilidade das intervenções.

Antes da execução, é importante realizar a validação técnica do projeto.

Essa análise verifica se as soluções propostas estão coerentes com os dados levantados, com as condições da máquina, com os requisitos de segurança e com a finalidade da operação.

A validação não deve ser vista como etapa burocrática, mas como uma revisão crítica para reduzir inconsistências entre projeto, instalação e uso real do equipamento.

Por fim, ocorre a implementação e o acompanhamento técnico.

Nessa fase, o projeto sai do papel e passa a orientar a montagem, a instalação, a adequação ou a modernização do sistema.

A documentação final também ganha relevância, pois registra as informações necessárias para operação, manutenção e futuras intervenções.

Quando pertinente, a documentação técnica pode incluir ART, conforme a natureza e a responsabilidade envolvidas no serviço.

A MB12 atua nesse fluxo de forma integrada, desde o levantamento das informações até a implementação, desenvolvendo soluções sob medida para demandas industriais.

Essa abordagem é especialmente importante em projetos mecânicos e elétricos, adequações NR-10 e NR-12, retrofit de máquinas, documentação técnica e instalação industrial, porque conecta engenharia elétrica, mecânica e automação às condições reais da produção.

Levantamento técnico em campo: a base para decisões corretas

Antes de definir componentes, alterar comandos, redesenhar painéis ou avançar em projetos elétricos industriais, a etapa mais segura é entender o que realmente existe no chão de fábrica.

O levantamento técnico em campo é a metodologia usada para observar a máquina, o processo produtivo, o layout, a alimentação elétrica, os comandos existentes e os possíveis riscos operacionais antes de propor qualquer solução.

Como funciona a metodologia de levantamento

Em ambiente industrial, uma decisão técnica raramente depende de um único dado isolado.

A instalação elétrica pode estar ligada a máquinas antigas, sistemas de automação, proteções existentes, rotinas de manutenção, restrições de produção e necessidades de adequação normativa.

Por isso, o levantamento em campo busca reunir informações que ajudem a transformar uma demanda inicial em um escopo técnico mais confiável.

De forma geral, essa etapa pode envolver:

• inspeção técnica das máquinas, equipamentos e painéis elétricos existentes;
• coleta de dados sobre alimentação elétrica, cargas, comandos e interfaces de automação;
• análise do layout e das condições de instalação;
• entendimento do processo produtivo e das restrições operacionais;
• identificação de necessidades de modernização, retrofit ou adequação;
• verificação de pontos que podem exigir documentação técnica, diagramas ou revisão de componentes;
• registro das informações relevantes para apoiar decisões de dimensionamento, proteção, comando e implementação.

Esse processo não substitui a responsabilidade técnica nem transforma a inspeção em diagnóstico definitivo sem análise adequada.

Ele funciona como uma base estruturada para que as decisões sejam tomadas com mais precisão, rastreabilidade e coerência com a realidade da operação.

O que precisa ser observado em campo

Um bom levantamento técnico considera tanto os aspectos elétricos quanto o contexto mecânico e operacional.

Em uma indústria, a máquina não opera isolada: ela faz parte de uma linha, depende de operadores, recebe energia de uma infraestrutura existente, pode estar integrada a comandos e precisa respeitar condições reais de produção.

Entre os pontos que normalmente merecem atenção estão:

• dados da máquina: função, condição geral, interfaces, comandos existentes e necessidade de atualização;
• processo produtivo: sequência de operação, pontos críticos, dependências entre equipamentos e impactos de uma eventual intervenção;
• layout industrial: posição dos equipamentos, acessos, rotas de cabos, painéis, áreas de circulação e limitações físicas;
• alimentação elétrica: tensão disponível, distribuição, circuitos, cargas conectadas e compatibilidade com a demanda prevista;
• comandos e automação: acionamentos, sensores, dispositivos de controle, painéis e lógica operacional existente;
• riscos operacionais: pontos de exposição, falhas recorrentes relatadas, intervenções manuais e condições que podem afetar segurança e confiabilidade;
• documentação existente: diagramas, listas de componentes, registros técnicos e informações disponíveis para manutenção e futuras adequações.

A utilidade dessa coleta está em conectar engenharia e operação.

Não basta saber qual componente será instalado; é preciso entender como ele será usado, em que ambiente irá operar, com quais máquinas irá interagir e quais limitações precisam ser respeitadas.

Por que projetos baseados em suposições são frágeis

Projetos desenvolvidos apenas com base em informações incompletas, fotos isoladas ou descrições genéricas tendem a ser mais vulneráveis em contexto industrial.

Isso acontece porque detalhes aparentemente pequenos podem mudar uma decisão de engenharia: espaço disponível no painel, tipo de acionamento existente.

Condição dos cabos, lógica de comando, necessidade de integração com automação, rotina de manutenção ou exigências relacionadas à segurança de máquinas.

Quando esses dados não são verificados, o projeto pode nascer com lacunas.

As consequências podem aparecer na forma de retrabalho, incompatibilidade entre componentes, dificuldade de manutenção, documentação insuficiente ou soluções que não conversam bem com o processo produtivo.

Por isso, o levantamento técnico em campo é uma etapa de redução de incertezas, não apenas uma visita preliminar.

Em projetos ligados à NR-10, NR-12, retrofit de máquinas e modernização de sistemas elétricos, essa visão integrada é ainda mais importante.

A segurança operacional depende da relação entre instalação elétrica, comandos, proteções, comportamento da máquina e forma como os operadores interagem com o equipamento.

Precisão, rastreabilidade e cuidado técnico

A qualidade de um projeto industrial depende da qualidade das informações que o sustentam.

Um levantamento bem conduzido favorece decisões mais rastreáveis, porque registra premissas, limitações e necessidades observadas em campo.

Isso ajuda a evitar soluções genéricas para problemas específicos.

Também permite separar o que é demanda percebida do que precisa ser confirmado tecnicamente.

Por exemplo: uma falha recorrente pode parecer ligada a um componente, mas a causa real pode envolver carga, comando, proteção, instalação, operação ou condição do equipamento.

Sem inspeção técnica, não é prudente afirmar causas específicas nem definir intervenções como se todas as variáveis fossem conhecidas.

Esse cuidado é parte essencial de uma abordagem responsável: primeiro compreender, depois projetar; primeiro levantar dados, depois dimensionar; primeiro avaliar a realidade da máquina e do processo, depois propor a solução mais adequada ao contexto.

Como a MB12 aplica essa lógica em projetos personalizados

A MB12 desenvolve projetos mecânicos e elétricos personalizados para o setor industrial e realiza levantamento técnico em campo para compreender as necessidades de cada cliente.

Essa etapa está alinhada à atuação da empresa em segurança de máquinas, adequações NR-10 e NR-12, retrofit, documentação técnica e integração entre engenharia mecânica, elétrica e automação.

Na prática, o levantamento ajuda a orientar o desenvolvimento desde a coleta de informações até decisões de dimensionamento, detalhamento de componentes, painéis elétricos, diagramas e implementação, conforme a necessidade do projeto.

Essa abordagem é especialmente relevante para indústrias que precisam modernizar equipamentos, adequar operações às normas aplicáveis ou melhorar a confiabilidade dos processos produtivos sem tratar todas as máquinas como se fossem iguais.

Definição rápida

Levantamento técnico em campo é a inspeção estruturada realizada na instalação industrial para coletar dados sobre máquinas, processo produtivo, layout, alimentação elétrica, comandos e riscos operacionais.

Ele serve como base para decisões de projeto, dimensionamento, documentação, adequação normativa e implementação de soluções mais compatíveis com a realidade da operação.

O levantamento em campo é importante porque reduz decisões baseadas em suposições.

Ele permite compreender as condições reais da máquina, da instalação elétrica, do processo produtivo e das interfaces existentes antes de desenvolver o projeto.

Com isso, a solução tende a ser mais coerente com a operação, com a segurança e com as necessidades de manutenção e documentação técnica.

Dimensionamento elétrico: cargas, proteções e componentes

O dimensionamento elétrico industrial é a etapa que define, com base nas condições reais de operação, quais cargas serão alimentadas, quais níveis de corrente e tensão devem ser considerados e quais componentes são adequados para conduzir, proteger e comandar os circuitos.

Em linguagem simples, dimensionar é transformar a necessidade da máquina ou do processo em uma solução elétrica segura, compatível e documentada.

Em projetos elétricos industriais, esse trabalho não deve ser tratado como uma escolha isolada de cabos, disjuntores ou contatores.

Ele envolve entender como motores, painéis elétricos, dispositivos de proteção, comandos e sistemas de automação interagem durante a partida, a operação, as paradas e as intervenções de manutenção.

Um bom dimensionamento considera, de forma técnica e responsável:

• Levantamento de cargas: identificação dos equipamentos que serão alimentados, como motores, resistências, painéis, sensores, atuadores e demais consumidores elétricos.
• Condições de corrente e tensão: análise das exigências elétricas dos circuitos, respeitando a aplicação, o regime de trabalho e a compatibilidade com a instalação existente.
• Proteção dos circuitos: seleção criteriosa de disjuntores, fusíveis, relés, dispositivos de proteção e demais recursos necessários para reduzir riscos elétricos e preservar a integridade do sistema.
• Escolha de componentes: definição de cabos, contatores, bornes, fontes, seccionadoras e demais itens conforme a função de cada circuito.
• Compatibilidade com máquinas e operação: verificação de como a solução elétrica se integra ao equipamento, ao processo produtivo, aos comandos e à lógica de automação.
• Organização em painéis elétricos: estruturação dos componentes de forma acessível, rastreável e coerente com a manutenção industrial.

Na prática, o dimensionamento influencia diretamente a segurança operacional e a confiabilidade do processo.

Um circuito mal especificado pode gerar aquecimento indevido, acionamentos instáveis, paradas não planejadas, dificuldade de manutenção e incompatibilidade com futuras adequações.

Por outro lado, um projeto bem desenvolvido cria uma base técnica mais consistente para operação, inspeção, documentação e eventuais modernizações.

Também é importante diferenciar dimensionamento de improviso.

Em ambiente industrial, a escolha de um componente não deve ser feita apenas porque ele suporta uma carga de forma aparente ou porque já foi usado em outra máquina.

Cada aplicação pode envolver condições específicas de instalação, frequência de acionamento, ambiente produtivo, interfaces mecânicas, lógica de comando e requisitos de segurança.

Por isso, cálculos e decisões técnicas devem ser conduzidos por profissionais habilitados, com avaliação do cenário real e respeito às normas aplicáveis.

A MB12 atua nesse contexto desenvolvendo soluções industriais personalizadas que integram engenharia mecânica, elétrica e automação.

No escopo de projetos mecânicos e elétricos, o dimensionamento se conecta à elaboração de painéis elétricos, diagramas, documentação técnica e adequações relacionadas à segurança de máquinas, incluindo NR-10 e NR-12 quando pertinentes ao projeto.

Essa visão integrada é especialmente relevante em retrofit de máquinas e modernização de sistemas, onde a instalação existente precisa ser compreendida antes de qualquer alteração.

O valor do dimensionamento está em permitir decisões técnicas mais seguras antes da execução.

Ele ajuda a responder perguntas essenciais: a carga foi corretamente identificada? O circuito está protegido de forma adequada? Os componentes são compatíveis com a máquina? O painel elétrico favorece manutenção e rastreabilidade? A documentação reflete o que será implementado?

Assim, o dimensionamento elétrico não é apenas uma etapa de cálculo.

É uma ponte entre segurança, operação e manutenção industrial, orientando escolhas que impactam a disponibilidade dos equipamentos, a redução de falhas inesperadas e a conformidade técnica do sistema ao longo do tempo.

Diagramas elétricos e documentação técnica

Em projetos elétricos industriais, os diagramas e a documentação técnica não são apenas anexos formais do projeto: eles organizam informações críticas para instalação, operação, manutenção, adequações futuras e rastreabilidade das decisões técnicas.

Em ambientes com máquinas, painéis elétricos, comandos e automação, depender apenas da memória da equipe ou de marcações improvisadas aumenta o risco de interpretações incorretas durante uma intervenção.

Entre os documentos técnicos que podem compor um projeto, conforme a necessidade da aplicação, estão o diagrama unifilar, o diagrama multifilar.

Os esquemas de comando, a lista de componentes, a identificação de circuitos, referências de painéis elétricos e registros que ajudem a padronizar informações.

A composição final depende do tipo de máquina, do processo produtivo, das condições da instalação e dos requisitos de segurança e conformidade aplicáveis.

O diagrama unifilar costuma apresentar uma visão simplificada da distribuição elétrica, facilitando a compreensão geral de alimentação, proteções e principais circuitos.

Já o diagrama multifilar detalha as conexões entre condutores, dispositivos e componentes, sendo mais útil para montagem, diagnóstico e manutenção.

Os esquemas de comando ajudam a entender a lógica de acionamento, intertravamentos, dispositivos de controle e interfaces com máquinas ou sistemas de automação.

Na prática, uma documentação técnica bem estruturada contribui para:

• orientar equipes de manutenção em inspeções e intervenções;
• reduzir dependência de conhecimento informal acumulado por operadores ou técnicos específicos;
• facilitar a identificação de componentes, circuitos e pontos de comando;
• apoiar futuras modernizações, expansões, retrofits ou adequações normativas;
• melhorar a rastreabilidade das alterações realizadas no sistema;
• padronizar informações para auditorias internas, segurança operacional e gestão técnica.

Esse ponto é especialmente relevante em indústrias que passam por alterações de layout, atualização de máquinas, integração de novos equipamentos ou adequação às normas aplicáveis, como NR-10 e NR-12.

Sem documentação atualizada, uma intervenção simples pode exigir mais tempo de investigação, aumentar a incerteza técnica e dificultar a tomada de decisão segura.

Em uma abordagem responsável, a documentação não deve ser tratada como mera formalidade.

Ela deve refletir as condições reais do sistema e estar coerente com os componentes instalados, os painéis elétricos, os comandos e as interfaces existentes.

Por isso, a qualidade dos documentos depende de levantamento técnico, análise das cargas, entendimento do processo e validação das informações em campo quando necessário.

A MB12 atua com projetos mecânicos e elétricos personalizados para o ambiente industrial, integrando engenharia elétrica, mecânica e automação.

Dentro desse contexto, a empresa pode desenvolver documentação técnica associada aos projetos e, quando pertinente, contemplar a emissão de ART, sempre conforme as características e necessidades de cada aplicação.

Essa abordagem é importante para indústrias que buscam mais segurança, confiabilidade e organização técnica em seus processos produtivos.

Resposta direta para snippet: uma documentação técnica elétrica industrial deve reunir diagramas unifilares e multifilares quando aplicáveis, esquemas de comando.

Identificação de circuitos, lista de componentes e informações que permitam operação, manutenção, rastreabilidade e futuras adequações com mais segurança e padronização.

todo projeto elétrico precisa de documentação?

Sim, em contexto industrial, a documentação é uma parte essencial do projeto elétrico.

O nível de detalhamento pode variar conforme a complexidade da instalação, da máquina ou do painel, mas registrar tecnicamente as informações ajuda a manter a segurança, apoiar a manutenção e preservar a rastreabilidade das intervenções ao longo do tempo.

Solicite à MB12 uma avaliação sobre projetos elétricos para a sua indústria!

Se a sua indústria precisa avançar com projetos elétricos, fale com a MB12.

A equipe avalia a realidade de cada operação antes de propor qualquer solução técnica.

O que mais perguntam sobre projetos elétricos

Definição rápida?

Levantamento técnico em campo é a inspeção estruturada realizada na instalação industrial para coletar dados sobre máquinas, processo produtivo, layout, alimentação elétrica, comandos e riscos operacionais.

Diagramas elétricos e documentação técnica?

Em projetos elétricos industriais, os diagramas e a documentação técnica não são apenas anexos formais do projeto: eles organizam informações críticas para instalação, operação, manutenção, adequações futuras e rastreabilidade das decisões técnicas.
