MB12: Especialista em automação de processos industriais

Automação de processos industriais é o tema central deste guia, que também apresenta a MB12 como parceira técnica nesse processo.

A MB12 Automação Industrial, conhecida como MB12, é uma empresa com mais de 10 anos de experiência no mercado industrial brasileiro, destacando-se especialmente na adequação às normas NR-12 e NR-10.

Desde sua fundação, a MB12 tem se comprometido a oferecer soluções que asseguram excelência, qualidade e segurança para os mais variados segmentos do setor industrial.

A missão da empresa é assegurar que as indústrias operem de maneira segura e produtiva, sempre em conformidade com a legislação vigente.

A história da MB12 é marcada pelo empenho de seu fundador, que, após sólida trajetória na área industrial, idealizou uma organização capaz de unir segurança e eficiência, focando na proteção das vidas e na melhoria contínua dos processos.

Com esse olhar voltado para a inovação e o comprometimento com a segurança no ambiente de trabalho, a MB12 se consolidou como referência na adequação de máquinas, desenvolvendo soluções personalizadas que asseguram a confiabilidade e produtividade dos processos industriais.

O portfólio da empresa inclui serviços de manutenção industrial, consultoria, automação, retrofit de máquinas e treinamentos especializados, atendendo empresas de todos os portes.

Hoje, a MB12 se destaca pelo seu elevado padrão de qualidade e sua visão ética, buscando sempre a melhoria contínua e estabelecendo parcerias estratégicas com seus clientes.

A MB12 Automação Industrial desenvolve soluções em Automação Industrial, com o intuito de aumentar a eficiência dos processos produtivos, melhorar o controle operacional e proporcionar maior confiabilidade aos equipamentos industriais.

Essas soluções são personalizadas, baseadas na integração entre tecnologia, engenharia elétrica e sistemas de controle, permitindo a modernização das máquinas e a otimização dos processos.

As especificações técnicas da Automação Industrial da MB12 incluem o desenvolvimento e integração de sistemas de automação, programação de CLPs (Controladores Lógicos Programáveis) e controladores industriais.

Configuração de IHMs (Interfaces Homem-Máquina), aplicação e parametrização de inversores de frequência e servoacionamentos, além do desenvolvimento de comandos elétricos e painéis de automação.

A empresa também se dedica à integração de sensores, atuadores e dispositivos industriais, modernização de sistemas de controle existentes e adequação de máquinas com soluções automatizadas, sempre com foco na segurança industrial.

Essas funcionalidades se traduzem em controle automatizado de máquinas e processos, monitoramento de informações operacionais.

Redução de intervenções manuais e maior precisão e repetibilidade dos processos, que resultam em uma efetiva otimização do fluxo produtivo e melhorias no controle e acompanhamento das operações.

Os principais benefícios da Automação Industrial da MB12 incluem aumento da produtividade, redução de falhas operacionais, maior eficiência e confiabilidade dos processos, além de melhorias na qualidade do produto final e redução dos custos operacionais.

O público-alvo abrange indústrias de pequeno, médio e grande porte que buscam modernizar seus processos produtivos, gestores industriais, equipes de manutenção e organizações que desejam aumentar a eficiência operacional.

Entre os diferenciais competitivos, destaca-se a capacidade de oferecer soluções personalizadas conforme as necessidades de cada cliente.

Com integração entre automação, elétrica, mecânica e segurança de máquinas, e a experiência na combinação de retrofit e adequações conforme a NR-12.

A MB12 atua como fabricante, fornecedor e prestador de serviços de instalação, manutenção e conserto, atendendo principalmente os estados de Santa Catarina.

São Paulo, Rio Grande do Sul e Paraná, com um ticket médio não informado e a entrega de seus serviços realizada de forma flexível, em ambos os formatos.

A MB12 continua se destacando por conduzir cada projeto com seriedade, planejamento e excelência técnica, refletindo seu compromisso com a segurança e eficiência industrial.

O que é automação de processos industriais

A automação de processos industriais é a aplicação coordenada de tecnologia, engenharia elétrica e sistemas de controle para fazer com que máquinas.

Linhas produtivas e equipamentos executem operações com maior previsibilidade, menor dependência de intervenção manual e melhor acompanhamento operacional.

Em vez de tratar cada etapa como uma ação isolada, a automação organiza sensores, atuadores, CLPs, IHMs, comandos elétricos, inversores de frequência e servoacionamentos em uma lógica integrada de controle.

Em termos práticos, automatizar um processo industrial significa criar uma arquitetura capaz de coletar sinais do ambiente produtivo, processar essas informações e acionar equipamentos conforme uma lógica definida.

Um sensor pode identificar posição, presença, temperatura, nível ou outra condição de processo; o CLP ou controlador industrial interpreta esse sinal; e os atuadores, motores, válvulas, inversores ou servoacionamentos executam a resposta programada.

A IHM, por sua vez, permite que operadores e equipes de manutenção visualizem status, alarmes, parâmetros e informações relevantes para a operação.

Essa lógica é aplicada tanto em máquinas individuais quanto em linhas produtivas mais amplas.

Em uma máquina, a automação pode controlar sequências de operação, intertravamentos, partidas, paradas, velocidades e condições de segurança.

Em uma linha, pode coordenar etapas sucessivas, sincronizar equipamentos, reduzir variações operacionais e melhorar a rastreabilidade das condições de funcionamento.

Em sistemas de controle, a automação permite que informações de campo sejam transformadas em comandos objetivos, com critérios técnicos definidos para cada aplicação.

Um ponto importante é diferenciar automação de simples mecanização.

Na mecanização, uma máquina substitui ou reduz esforço físico, mas muitas decisões ainda dependem diretamente do operador.

Na automação, o sistema passa a tomar decisões operacionais conforme uma lógica de controle previamente projetada, como liberar uma sequência apenas quando sensores confirmam posição correta.

Ajustar a velocidade de um motor por meio de inversor de frequência ou interromper uma etapa diante de uma condição insegura.

Ou seja, não se trata apenas de usar máquinas, mas de controlar o comportamento delas com critérios programados.

Também é diferente de digitalização isolada.

Digitalizar uma informação, como registrar dados em uma tela ou sistema, pode melhorar a visibilidade, mas não necessariamente automatiza o processo.

A automação ocorre quando esses dados influenciam o controle real da operação, permitindo monitoramento, resposta automática, repetibilidade e confiabilidade operacional.

Um painel digital sem integração com sensores, CLP, comandos elétricos ou acionamentos pode informar, mas não necessariamente controlar.

Os principais elementos de um sistema de automação industrial incluem:

Sensores: detectam condições do processo, como presença, posição, nível, temperatura, pressão ou outras variáveis industriais.
Atuadores: executam ações físicas, como movimentar, abrir, fechar, empurrar, dosar, cortar, prensar ou deslocar componentes.
CLPs e controladores industriais: processam sinais e executam a lógica de controle programada.
IHMs: permitem interação entre operador e sistema, exibindo telas, alarmes, status de máquina e parâmetros operacionais.
Comandos elétricos: organizam circuitos de acionamento, proteção, intertravamento e controle.
Inversores de frequência: controlam velocidade e torque de motores elétricos em aplicações compatíveis.
Servoacionamentos: oferecem controle mais preciso de movimento, velocidade, torque e posicionamento quando o processo exige maior exatidão.

Quando esses componentes são bem especificados e integrados, a automação contribui para processos mais repetíveis, menor variabilidade operacional e melhor controle das condições de produção.

Isso não significa eliminar completamente a atuação humana, mas reposicioná-la: operadores, gestores industriais e equipes de manutenção passam a atuar com mais informação, melhor diagnóstico e maior capacidade de intervenção técnica quando necessário.

A automação também deve ser compreendida como parte de uma estratégia de segurança e eficiência, não apenas como um recurso para acelerar a produção.

Um projeto adequado considera a máquina, o processo, os riscos envolvidos, a lógica de operação, os comandos elétricos, os dispositivos de segurança e os requisitos normativos aplicáveis.

Por isso, em ambientes industriais, é comum que a automação esteja relacionada a retrofit de máquinas, modernização de sistemas de controle e adequações conforme normas como NR-12 e NR-10.

Nesse contexto, a MB12 atua com soluções de automação industrial personalizadas, integrando engenharia elétrica, sistemas de controle, programação de CLPs.

Configuração de IHMs, aplicação de inversores de frequência e servoacionamentos, comandos elétricos, painéis de automação e integração de dispositivos industriais.

A experiência da empresa em automação, retrofit e adequações NR-12 e NR-10 reforça uma abordagem em que produtividade, confiabilidade e segurança de máquinas precisam ser analisadas em conjunto.

automação de processos industriais é a aplicação integrada de controladores, sensores, atuadores, interfaces e comandos elétricos para controlar máquinas e linhas produtivas com menor intervenção manual.

Ela melhora a repetibilidade, a confiabilidade operacional e a visibilidade do processo, desde que seja projetada considerando segurança, manutenção e requisitos normativos.

Por que a automação se tornou estratégica para a indústria

A automação industrial deixou de ser apenas uma iniciativa de modernização tecnológica e passou a fazer parte das decisões estratégicas da indústria.

Em operações de pequeno, médio ou grande porte, automatizar significa buscar mais controle sobre o processo produtivo, maior padronização das etapas, melhor acompanhamento das operações e redução de falhas associadas à dependência excessiva de intervenções manuais.

Na prática, a automação não deve ser entendida somente como uma forma de produzir mais rápido.

O ganho estratégico está na previsibilidade: máquinas, linhas e sistemas de controle passam a executar rotinas com lógica definida, repetibilidade e monitoramento mais consistente.

Isso permite que gestores industriais e equipes de manutenção enxerguem melhor o que acontece no processo, identifiquem desvios com mais clareza e tomem decisões com base em informações operacionais mais confiáveis.

Essa visão é especialmente importante em ambientes onde produtividade, qualidade, disponibilidade de máquina, rastreabilidade operacional e eficiência energética precisam ser avaliadas em conjunto.

Uma linha produtiva pode até operar em alta velocidade, mas se houver paradas frequentes, variações de processo, falhas recorrentes ou baixa visibilidade dos parâmetros críticos, a operação continua vulnerável.

Por isso, a automação deve ser planejada como uma estrutura de controle, e não apenas como a substituição de tarefas manuais por dispositivos automáticos.

Para gestores industriais, a automação contribui para transformar o processo em algo mais mensurável e gerenciável.

Para equipes de manutenção, ela facilita o acompanhamento de sinais, alarmes, status de máquina e condições de operação.

Para a empresa como um todo, pode apoiar a modernização industrial com mais segurança, confiabilidade e alinhamento entre produção, manutenção e engenharia.

A MB12 conecta essa abordagem à sua missão de apoiar indústrias em operações seguras e produtivas, desenvolvendo soluções em automação industrial integradas à engenharia elétrica.

Sistemas de controle, retrofit de máquinas e adequações conforme normas aplicáveis, como NR-12 e NR-10.

Esse alinhamento é relevante porque um projeto de automação bem conduzido precisa considerar desempenho, segurança de máquinas, comandos elétricos, integração de dispositivos e necessidades reais do processo.

Motivos estratégicos para automatizar

Aumentar a previsibilidade operacional: sistemas automatizados ajudam a reduzir variações indesejadas e tornam a execução das etapas mais padronizada.
Melhorar o controle produtivo: CLPs, IHMs, sensores e dispositivos de campo permitem acompanhar estados de máquina, parâmetros e eventos relevantes da operação.
Reduzir falhas operacionais: a automação pode diminuir dependências manuais em tarefas repetitivas, desde que o projeto seja tecnicamente adequado ao processo.
Apoiar a qualidade do produto final: processos mais repetíveis tendem a facilitar o controle de padrões de produção e a identificação de desvios.
Aumentar a disponibilidade de máquina: com melhor monitoramento e diagnóstico, a manutenção pode atuar com mais informação sobre falhas, paradas e condições de funcionamento.
Fortalecer a rastreabilidade operacional: registros, alarmes e dados de processo podem ajudar na análise de ocorrências e no acompanhamento da produção.
Contribuir para eficiência energética: inversores de frequência, servoacionamentos e estratégias de controle podem ser aplicados para adequar o funcionamento dos equipamentos às necessidades do processo.
Facilitar a modernização industrial: automação, retrofit e atualização de sistemas de controle permitem prolongar a utilidade de máquinas existentes, quando tecnicamente viável.
Integrar segurança e produtividade: em projetos bem avaliados, a automação pode trabalhar junto com comandos elétricos, intertravamentos e dispositivos de segurança, evitando que eficiência e proteção sejam tratadas como objetivos separados.

Assim, a automação se torna estratégica porque organiza a operação em torno de controle, confiabilidade e tomada de decisão.

Mais do que instalar componentes, o desafio é projetar uma solução coerente com a realidade da indústria, considerando processo, manutenção, segurança, qualidade e objetivos de modernização.

Principais componentes de um sistema de automação industrial

Um sistema de automação industrial é formado por componentes que trabalham em conjunto para transformar sinais físicos do processo em decisões automáticas, comandos de máquina e informações operacionais.

Em uma arquitetura bem projetada, os elementos de campo coletam dados, os controladores processam a lógica, os dispositivos de acionamento executam movimentos e as interfaces permitem que operadores e equipes de manutenção acompanhem o funcionamento do processo.

De forma modular, a automação pode ser compreendida em três camadas principais:

Camada de campo: inclui sensores, atuadores, motores, válvulas e dispositivos instalados diretamente nas máquinas ou linhas produtivas.
Camada de controle: reúne CLPs, controladores industriais, comandos elétricos e painéis de automação responsáveis pelo processamento lógico e pelo acionamento seguro dos equipamentos.
Camada de interface e supervisão: envolve IHMs e recursos de visualização que apresentam dados, alarmes, parâmetros e status da máquina para apoiar a operação.

Essa divisão ajuda gestores industriais e equipes de manutenção a entenderem que a automação não depende de um único equipamento.

O desempenho do sistema resulta da integração correta entre coleta de sinais, processamento lógico, acionamento de máquinas e visualização de dados.

Os componentes essenciais de um sistema de automação industrial geralmente incluem:

Sensores industriais
Sensores identificam condições do processo, como presença, posição, nível, temperatura, pressão, rotação ou outras variáveis relevantes.

Eles são a origem dos sinais que alimentam o sistema de controle.

Quando a seleção ou instalação dos sensores é inadequada, o CLP pode receber informações imprecisas, comprometendo a repetibilidade e a confiabilidade operacional.
Atuadores
Atuadores executam ações físicas a partir dos comandos do sistema de controle.

Podem acionar movimentos, abrir ou fechar válvulas, movimentar cilindros, controlar mecanismos ou participar de sequências automáticas.

Em termos práticos, enquanto o sensor informa o que está acontecendo, o atuador realiza a resposta definida pela lógica de automação.
CLPs e controladores industriais
CLPs, ou Controladores Lógicos Programáveis, e outros controladores industriais funcionam como o núcleo de decisão do sistema.

Eles recebem sinais de entrada, processam a lógica programada e comandam saídas para atuadores, inversores, servoacionamentos e demais dispositivos.

Essa lógica pode envolver sequenciamento, intertravamentos, temporizações, permissões de operação e integração com IHMs.
IHMs
A IHM, ou Interface Homem-Máquina, conecta operador e sistema automatizado.

Por meio dela, é possível visualizar status de máquina, alarmes, parâmetros, mensagens operacionais e informações de processo.

Uma IHM bem configurada não deve apenas mostrar dados: ela precisa organizar informações de forma clara para facilitar decisões, diagnósticos e intervenções mais seguras.
Inversores de frequência
Inversores de frequência controlam motores elétricos, principalmente em aplicações que exigem ajuste de velocidade, partida controlada, rampas de aceleração e melhor controle do acionamento.

Eles são comuns em esteiras, bombas, ventiladores, transportadores e outros sistemas que se beneficiam de variação controlada de velocidade.
Servoacionamentos
Servoacionamentos são usados quando o processo exige controle mais preciso de movimento, posicionamento, velocidade ou torque.

Em aplicações industriais, podem ser necessários em sistemas de corte, alimentação, dosagem, posicionamento ou movimentações sincronizadas.

A escolha entre inversor e servoacionamento deve considerar carga, precisão necessária, dinâmica do processo e requisitos de segurança.

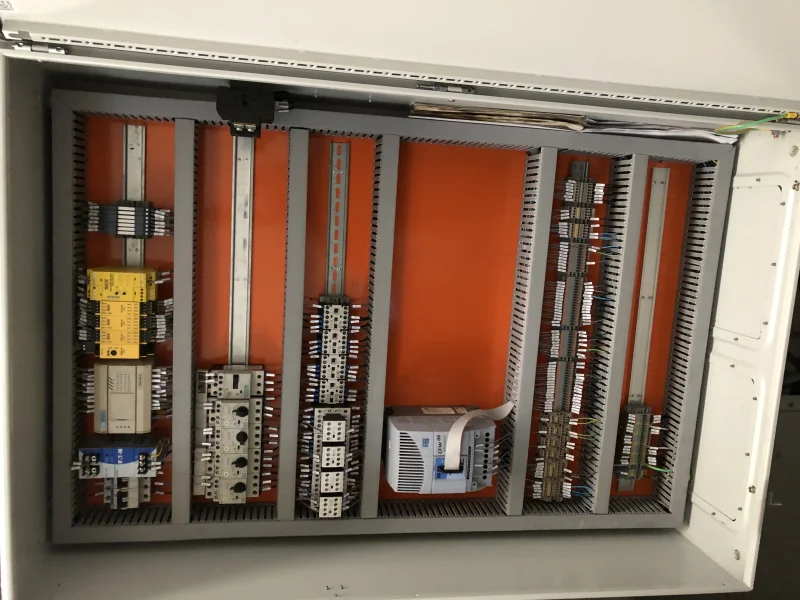

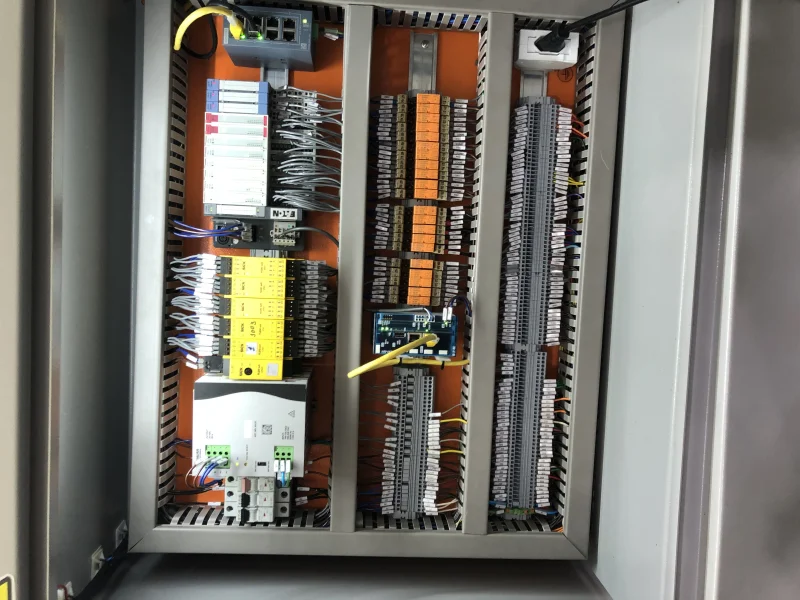

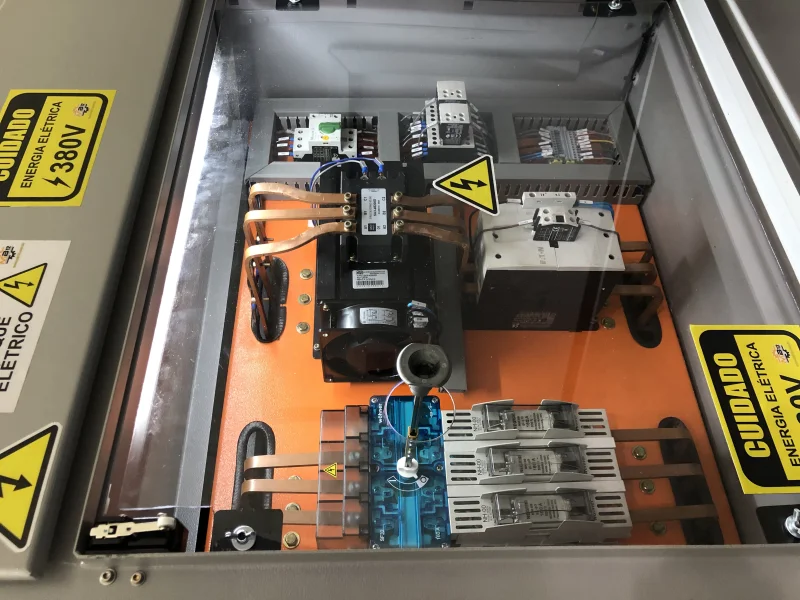

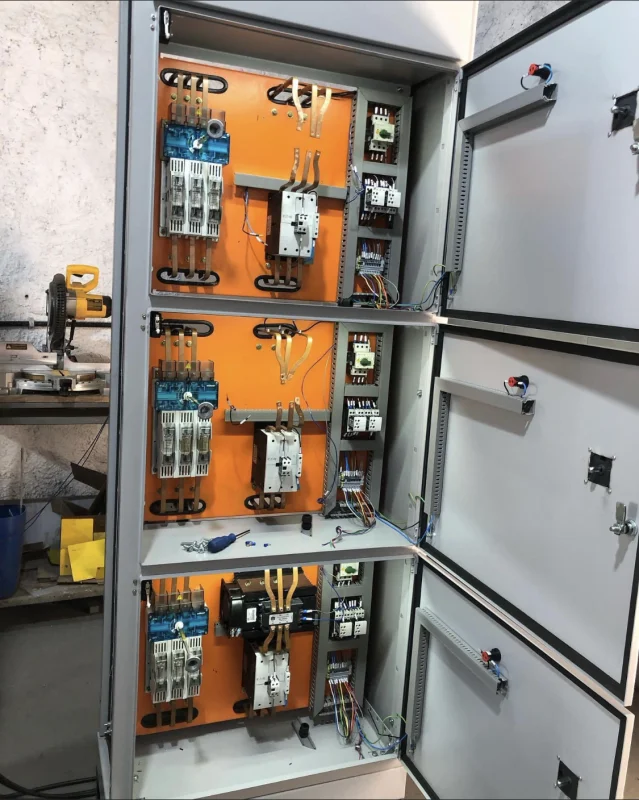

Painéis elétricos e comandos elétricos
Painéis elétricos organizam componentes de proteção, comando, acionamento e controle.

Eles abrigam dispositivos como disjuntores, contatores, fontes, relés, bornes, inversores, CLPs e interfaces de conexão.

Além da organização elétrica, o painel influencia manutenção, segurança, confiabilidade e facilidade de diagnóstico.
Redes e integração entre dispositivos
Embora nem todo sistema tenha a mesma complexidade, a integração entre dispositivos é fundamental.

Sensores, CLPs, IHMs, inversores, servoacionamentos e painéis precisam trocar sinais de forma coerente.

Essa integração permite que a máquina responda automaticamente às condições do processo e que a equipe acompanhe o comportamento do sistema com mais clareza.

Componente
Função no sistema
Aplicação típica

Sensores industriais
Coletar sinais do processo físico
Detecção de presença, posição, nível, temperatura ou condição operacional

Atuadores
Executar ações comandadas pelo controle
Movimentar mecanismos, acionar válvulas, liberar etapas ou responder a comandos automáticos

CLPs e controladores industriais
Processar a lógica de controle
Sequenciamento de máquinas, intertravamentos, leitura de entradas e comando de saídas

IHMs
Exibir informações e permitir interação operacional
Visualização de status, alarmes, parâmetros e comandos de operação

Inversores de frequência
Controlar motores com variação de velocidade
Esteiras, bombas, ventiladores, transportadores e sistemas com controle de rotação

Servoacionamentos
Controlar movimento com maior precisão
Posicionamento, sincronismo, dosagem, alimentação e movimentos repetitivos

Painéis elétricos
Organizar proteção, comando e controle
Centralização de componentes elétricos, acionamentos e conexões de automação

Na prática, o valor técnico da automação aparece quando esses componentes deixam de funcionar como itens isolados e passam a operar como uma arquitetura integrada.

Um sensor confiável alimenta o CLP com o sinal correto; o CLP executa a lógica programada; o inversor, servoacionamento ou atuador realiza o movimento; e a IHM apresenta ao operador o que está ocorrendo no processo.

A MB12 atua nesse contexto com soluções de automação industrial que incluem desenvolvimento e integração de sistemas, programação de CLPs e controladores industriais, configuração de IHMs.

Aplicação e parametrização de inversores de frequência e servoacionamentos, desenvolvimento de comandos elétricos e painéis de automação, além da integração de sensores, atuadores e dispositivos industriais.

Essa abordagem é especialmente relevante em projetos que envolvem modernização de sistemas de controle, retrofit de máquinas e adequações com foco em segurança industrial.

Para uma visão rápida, os componentes essenciais são: sensores, atuadores, CLPs, controladores industriais, IHMs, inversores de frequência, servoacionamentos e painéis elétricos.

Juntos, eles permitem coletar sinais, processar decisões, acionar máquinas e apresentar dados operacionais de forma mais organizada.

Como CLPs e controladores industriais coordenam máquinas e processos

O CLP, ou Controlador Lógico Programável, é o núcleo de decisão de muitos sistemas de automação industrial.

Ele recebe informações do processo por meio de entradas digitais, entradas analógicas e sinais de sensores, interpreta essas condições conforme uma lógica programada e aciona saídas digitais, atuadores, motores, válvulas, inversores ou outros dispositivos de campo.

Na prática, o CLP coordena a sequência de operação da máquina.

Em vez de depender exclusivamente da intervenção manual do operador, o sistema passa a executar comandos de forma controlada, repetível e monitorável, respeitando condições de processo, intertravamentos e permissivos definidos no projeto.

O papel do CLP na lógica de controle

A lógica de controle é o conjunto de regras que determina o que deve acontecer, quando deve acontecer e em quais condições uma ação deve ser bloqueada ou liberada.

Essa lógica pode incluir:

leitura de sensores de posição, presença, nível, temperatura, pressão ou velocidade;
interpretação de entradas digitais, como botões, chaves, fins de curso e sensores discretos;
análise de sinais analógicos, como medições proporcionais de pressão, vazão, temperatura ou posição;
acionamento de saídas digitais para contatores, relés, solenóides, alarmes e comandos;
sequenciamento de etapas produtivas, como avanço, parada, retorno, espera, liberação e reinício;
intertravamentos para impedir movimentos ou partidas em condições inadequadas;
comunicação com IHM para exibição de status, alarmes, parâmetros e comandos operacionais.

Um ponto importante é que o CLP não apenas liga e desliga equipamentos.

Ele organiza o comportamento da máquina com base em condições previamente analisadas.

Por isso, a programação de CLP deve considerar o funcionamento real do processo, a segurança operacional, a lógica elétrica existente, a atuação mecânica e a forma como o operador interage com o equipamento.

Controle manual, controle automatizado e controle programável

Nem todo sistema com acionamento elétrico pode ser considerado uma automação bem estruturada.

Há diferenças relevantes entre controle manual, controle automatizado e controle programável:

No controle manual, o operador executa diretamente a maior parte das ações, como acionar botões, observar condições e decidir o momento de cada etapa.
No controle automatizado, parte das ações passa a ocorrer com menor intervenção humana, por meio de sensores, comandos elétricos e dispositivos de acionamento.
No controle programável, o CLP ou controlador industrial executa uma lógica configurável, permitindo sequenciamento, intertravamentos, ajustes de parâmetros, integração com IHM e maior capacidade de diagnóstico.

Essa diferença é importante porque uma máquina pode ter componentes modernos e ainda assim operar com baixa previsibilidade se a lógica de controle não estiver bem projetada.

A automação eficiente depende da coerência entre sensores, comandos, programação, atuadores, painéis elétricos e interface de operação.

Exemplo genérico de fluxo sensor-CLP-atuador

Um fluxo básico de controle pode ser entendido da seguinte forma:

Um sensor identifica uma condição do processo, como a presença de uma peça, o fim de curso de um movimento ou uma variável analógica dentro de uma faixa definida.
O sinal chega ao CLP por uma entrada digital ou analógica.
O CLP compara esse sinal com a lógica programada, considerando permissivos, etapas anteriores, intertravamentos e condições de segurança.
Se as condições forem atendidas, o CLP envia um comando por uma saída digital ou por comunicação com outro dispositivo.
O atuador responde ao comando, movimentando um cilindro, acionando um motor, abrindo uma válvula ou executando outra ação prevista.
A IHM pode exibir o status da etapa, alarmes, mensagens de falha, parâmetros ajustáveis ou informações operacionais relevantes.

Esse fluxo parece simples, mas em aplicações industriais reais pode envolver múltiplos sensores, sinais analógicos, temporizações, modos de operação, receitas, diagnósticos, alarmes, comunicação com inversores de frequência, servoacionamentos e integração com sistemas existentes.

Por que a programação deve ser analisada caso a caso

A programação de CLP não deve ser tratada como uma solução padronizada para todas as máquinas.

Cada processo possui requisitos próprios de ciclo, segurança, capacidade produtiva, tipo de carga, sequência operacional, ambiente industrial e interação com o operador.

Antes de definir a lógica, é necessário entender perguntas como:

quais sinais precisam ser monitorados;
quais ações devem ser automáticas e quais devem permanecer sob comando do operador;
quais condições devem bloquear partidas, movimentos ou sequências;
como os alarmes serão apresentados na IHM;
quais parâmetros podem ser ajustados com segurança;
como a máquina deve se comportar em paradas, falhas, reinícios e modos de manutenção;
quais dispositivos existentes podem ser mantidos, substituídos ou integrados;
quais requisitos de segurança e normas aplicáveis precisam ser considerados.

Esse cuidado evita que a automação apenas reproduza problemas existentes em uma lógica nova.

Um bom projeto de controle deve melhorar a operação sem reduzir a segurança, sem dificultar a manutenção e sem criar dependência excessiva de ajustes improvisados.

Integração com IHM e operação industrial

A integração entre CLP e IHM transforma a lógica de controle em informações compreensíveis para operadores e equipes de manutenção.

A IHM pode apresentar etapas do ciclo, mensagens de falha, alarmes, permissivos não atendidos, status de sensores, estados de atuadores e parâmetros autorizados.

No entanto, uma interface útil não é aquela que mostra tudo ao mesmo tempo.

O excesso de informação sem contexto pode confundir a operação.

O ideal é que a IHM apoie decisões práticas: identificar por que a máquina não partiu, qual condição está bloqueando uma sequência, qual alarme exige intervenção e quais dados realmente ajudam no acompanhamento do processo.

Como a MB12 atua nesse contexto

A MB12 desenvolve soluções de automação industrial que incluem programação de CLPs e controladores industriais, configuração de IHMs, desenvolvimento de comandos elétricos, painéis de automação e integração de sensores, atuadores e dispositivos industriais.

Essa atuação é alinhada à modernização de sistemas de controle, retrofit de máquinas e adequações com foco em segurança industrial.

Como cada máquina possui características próprias, a definição da lógica de controle exige análise técnica do processo, dos riscos, dos componentes instalados e dos objetivos operacionais.

Em projetos de automação, a coordenação entre elétrica, mecânica, segurança de máquinas e programação é o que permite transformar sinais de campo em decisões confiáveis dentro do processo produtivo.

IHMs e monitoramento operacional: como transformar dados em decisões

A Interface Homem-Máquina, conhecida como IHM, é o ponto de contato entre o operador e o sistema automatizado.

Em uma linha produtiva, ela permite visualizar o status de máquina, acompanhar dados de processo, ajustar parâmetros autorizados, identificar alarmes e apoiar decisões de operação e manutenção com mais clareza.

Na prática, a IHM traduz sinais técnicos de CLPs, sensores, atuadores, inversores e outros dispositivos industriais em telas operacionais compreensíveis.

Sem uma interface bem configurada, o processo pode até estar automatizado, mas a equipe pode ter dificuldade para entender o que está acontecendo, onde há uma falha, qual etapa está ativa ou quais condições precisam de atenção.

Como a IHM conecta operador, máquina e processo

Em um sistema de automação industrial, os dados normalmente são coletados em campo por sensores e dispositivos de medição.

Esses sinais chegam ao CLP ou controlador industrial, que executa a lógica de controle e aciona motores, válvulas, atuadores ou outros componentes.

A IHM entra como a camada de visualização e interação: ela mostra ao operador o comportamento do processo e, quando previsto no projeto, permite comandos e ajustes controlados.

Essa interface pode apresentar informações como:

condição de operação da máquina;
etapa atual do ciclo produtivo;
alarmes ativos e históricos;
valores de temperatura, pressão, velocidade, tempo ou posição;
parâmetros de produção;
mensagens de diagnóstico;
permissivos e intertravamentos;
status de sensores, motores e atuadores.

O valor da IHM não está apenas em exibir dados, mas em organizar esses dados de forma útil.

Uma tela operacional deve ajudar a responder perguntas importantes: a máquina está pronta para operar? O processo está dentro dos parâmetros esperados?

Existe algum alarme ativo? Qual componente pode estar impedindo a partida? O operador precisa agir ou a manutenção deve ser acionada?

Monitoramento útil não é excesso de informação

Um erro comum em projetos de monitoramento é acreditar que mais dados sempre significam mais controle.

Na realidade, uma IHM com telas poluídas, alarmes excessivos ou informações sem contexto pode dificultar a operação e aumentar a dependência de interpretação manual.

Monitoramento útil é aquele que apresenta a informação certa, no momento certo e para o perfil certo de usuário.

Para o operador, a prioridade costuma ser entender o estado da máquina, os comandos disponíveis, os alarmes críticos e os parâmetros essenciais do processo.

Para a manutenção, podem ser mais relevantes os diagnósticos, estados de entradas e saídas, falhas recorrentes e condições de intertravamento.

Para a gestão industrial, os dados podem apoiar acompanhamento de produtividade, disponibilidade de máquina e comportamento operacional, desde que estejam organizados de modo coerente com o processo.

Por isso, uma boa configuração de IHM considera não apenas a tecnologia da tela, mas também a lógica de operação, a rotina da equipe, os riscos envolvidos e a forma como as decisões são tomadas no chão de fábrica.

Alarmes devem orientar ação, não apenas avisar problemas

Alarmes são uma das funções mais importantes da IHM.

Eles indicam condições anormais, falhas, bloqueios ou situações que exigem atenção.

Porém, um alarme eficiente precisa ser claro, priorizado e acionável.

Em vez de mensagens genéricas, o ideal é que a tela ajude o operador a compreender o que ocorreu e qual tipo de verificação deve ser feita conforme o procedimento interno da indústria.

Por exemplo, a IHM pode diferenciar uma falha de sensor, uma condição de porta aberta, uma emergência acionada, uma sobrecarga, uma ausência de permissivo ou uma etapa não concluída.

Esse cuidado reduz incertezas na operação e facilita o trabalho da manutenção, especialmente em máquinas com múltiplos dispositivos de campo, comandos elétricos, intertravamentos e sequências automatizadas.

Ainda assim, a definição de alarmes deve ser feita com análise técnica caso a caso, considerando processo, segurança, lógica de controle e necessidades reais da operação.

Telas operacionais bem projetadas favorecem operação mais segura

A IHM também contribui para uma operação mais segura quando apresenta informações de forma objetiva e compatível com a realidade da máquina.

Status de segurança, permissivos, bloqueios, mensagens de parada e condições de reinício precisam ser tratados com responsabilidade técnica, especialmente em equipamentos sujeitos a requisitos de segurança de máquinas.

Isso não significa que a IHM substitui dispositivos de segurança, comandos adequados, intertravamentos físicos ou análise normativa.

Ela atua como apoio visual e operacional, enquanto a segurança deve ser considerada no projeto de automação como um conjunto integrado de elétrica, mecânica, lógica de controle, dispositivos de proteção e documentação técnica.

Nesse contexto, a experiência da MB12 em automação industrial, configuração de IHMs, integração de sistemas de controle.

Retrofit de máquinas e adequações conforme NR-12 e NR-10 é relevante porque permite tratar a interface não como um item isolado, mas como parte de uma solução técnica voltada a eficiência, confiabilidade e segurança operacional.

Checklist: informações que uma IHM pode apresentar

Uma IHM bem configurada pode incluir diferentes grupos de informações, conforme a aplicação industrial:

Status geral da máquina: pronta, em operação, parada, em falha, em setup ou em manutenção.
Dados de processo: velocidades, tempos, temperaturas, pressões, contagens, posições ou outras variáveis relevantes.
Parâmetros operacionais: ajustes permitidos para receita, ciclo, velocidade, temporização ou limites de operação.
Alarmes e eventos: falhas ativas, histórico de ocorrências, mensagens de bloqueio e indicação de prioridade.
Diagnósticos de campo: estado de sensores, atuadores, motores, inversores, servoacionamentos e entradas ou saídas do controlador.
Telas de manutenção: informações para apoio à identificação de falhas, testes controlados e acompanhamento de sinais.
Condições de segurança: indicações de emergência, proteções abertas, intertravamentos e permissivos, quando aplicável ao projeto.
Produção e acompanhamento: contadores, ciclos executados, paradas, tempo de operação e indicadores compatíveis com o processo.
Orientações operacionais: mensagens simples que ajudem a equipe a seguir a sequência correta de operação.

O ponto central é que a IHM deve transformar dados de processo em informação compreensível.

Quando a interface é planejada com critério, ela reduz a dependência de tentativa e erro, melhora o acompanhamento da operação, facilita diagnósticos e ajuda a equipe a tomar decisões mais consistentes no dia a dia industrial.

Sensores, atuadores e dispositivos de campo na automação

Sensores, atuadores e dispositivos de campo formam a base física da automação industrial.

São eles que conectam a máquina real ao sistema de controle, permitindo que um CLP, controlador industrial ou painel de automação receba informações do processo.

Interprete condições operacionais e acione respostas automáticas com precisão, repetibilidade e maior segurança operacional.

Na prática, os sensores transformam condições físicas em sinais elétricos ou digitais.

Sensores de posição indicam se um componente chegou ao ponto esperado; sensores de presença identificam peças, materiais ou partes móveis; sensores industriais podem apoiar a detecção, medição e acompanhamento de variáveis do processo.

Esses sinais alimentam a lógica de controle e ajudam o sistema a decidir quando liberar um movimento, interromper uma etapa, acionar um motor, abrir uma válvula ou emitir um alarme.

Os atuadores fazem o caminho inverso: recebem comandos do sistema de controle e produzem uma ação física.

Podem estar associados a motores, válvulas, cilindros, dispositivos eletromecânicos e outros elementos responsáveis por movimentar, posicionar, liberar, bloquear, dosar ou interromper uma operação.

Em conjunto, sensores e atuadores permitem que a automação deixe de ser apenas uma lógica programada e passe a atuar diretamente sobre o processo produtivo.

Também entram nessa camada os dispositivos de segurança, como elementos de intertravamento, dispositivos de parada, proteções monitoradas e componentes integrados à lógica segura da máquina.

A função desses recursos não é apenas interromper o funcionamento em uma condição anormal, mas contribuir para uma arquitetura em que operação, manutenção e segurança sejam consideradas desde a especificação técnica.

A confiabilidade dos sinais de campo influencia todo o desempenho do sistema.

Um sensor mal posicionado, inadequado ao ambiente, sujeito a interferência, vibração, sujeira, umidade, temperatura elevada ou acionamentos falsos pode comprometer a leitura do processo e gerar respostas incorretas.

Da mesma forma, um atuador subdimensionado, mal parametrizado ou incompatível com a carga pode afetar repetibilidade, estabilidade, disponibilidade de máquina e segurança operacional.

Por isso, a escolha de sensores, atuadores e dispositivos industriais deve considerar mais do que a função básica de ligar e desligar.

É necessário avaliar aplicação, ambiente, tipo de sinal, velocidade de resposta, robustez mecânica, integração com comandos elétricos, compatibilidade com CLPs e IHMs, requisitos de segurança e facilidade de manutenção.

Em projetos de automação, pequenas decisões na camada de campo podem determinar a qualidade do controle como um todo.

A MB12 atua com integração de sensores, atuadores e dispositivos industriais dentro de soluções de automação personalizadas, conectando tecnologia, engenharia elétrica, sistemas de controle e segurança de máquinas.

Essa abordagem é especialmente relevante em projetos que envolvem modernização de sistemas existentes, retrofit, comandos elétricos, painéis de automação e adequações com foco em operação segura e produtiva.

Perguntas úteis para especificação técnica de dispositivos de campo:

Qual variável precisa ser detectada, medida ou controlada?
O dispositivo será aplicado em área com poeira, umidade, vibração, calor, óleo ou outros agentes agressivos?
O sinal necessário será digital, analógico ou integrado a uma rede industrial?
A resposta precisa ser imediata ou pode admitir atraso operacional?
O sensor ou atuador será instalado em uma parte móvel, fixa, protegida ou exposta da máquina?
Há risco de acionamento indevido, leitura falsa ou falha perigosa?
O componente precisa interagir com CLP, IHM, inversor de frequência, servoacionamento ou comando elétrico existente?
A aplicação exige dispositivos de segurança, intertravamentos ou lógica específica de proteção?
A manutenção conseguirá acessar, testar e substituir o componente com segurança?
A solução escolhida contribui para precisão, repetibilidade e confiabilidade do processo?

Quando esses pontos são avaliados desde o início, a automação se torna mais consistente.

O sistema passa a enxergar melhor o processo físico, tomar decisões com base em sinais mais confiáveis e executar comandos de forma mais previsível.

Essa é a diferença entre apenas instalar componentes em uma máquina e desenvolver uma integração de campo realmente alinhada à produtividade, ao controle operacional e à segurança.

Fale com a MB12 sobre automação de processos industriais na sua indústria!

Para avançar com segurança em automação de processos industriais, o próximo passo é uma avaliação técnica.

A MB12 conduz esse diagnóstico considerando a realidade de cada equipamento e processo.

Dúvidas comuns sobre automação de processos industriais

Motivos estratégicos para automatizar?
