O que é adequação NR 10 com ART e por que ela importa na indústria?

A adequação nr 10 com ART é o processo técnico de avaliar, corrigir e documentar instalações elétricas para reduzir riscos, atender à NR-10 e registrar responsabilidade técnica quando aplicável.

Ela envolve segurança elétrica, conformidade legal, proteção de trabalhadores e evidências formais das intervenções realizadas.

A NR-10 é a Norma Regulamentadora que estabelece requisitos de segurança para instalações elétricas e serviços em eletricidade.

Em ambiente industrial, isso inclui desde painéis elétricos, circuitos, dispositivos de proteção e sistemas de seccionamento até procedimentos de manutenção, documentação técnica e condições de trabalho seguro para profissionais expostos a riscos elétricos.

Na prática, a adequação NR-10 não deve ser vista apenas como uma exigência normativa.

Ela é uma medida de gestão de risco.

Instalações elétricas desorganizadas, diagramas desatualizados, ausência de identificação de circuitos, proteções inadequadas ou falhas em painéis podem aumentar a probabilidade de choques elétricos.

Arcos elétricos, paradas não planejadas, intervenções inseguras e acidentes durante operação ou manutenção.

A ART, Anotação de Responsabilidade Técnica, entra nesse contexto como um registro vinculado a uma atividade técnica de engenharia quando aplicável ao escopo executado.

Ela não é um simples anexo administrativo: representa a formalização da responsabilidade técnica sobre determinado serviço, projeto, execução, laudo ou intervenção, conforme a natureza da atividade e a legislação aplicável.

Por isso, falar em NR-10 com ART exige cuidado técnico: a emissão depende do serviço contratado, da participação de profissional habilitado e das características da instalação.

Um ponto essencial é diferenciar adequação documental de adequação física das instalações.

A adequação documental organiza evidências, diagramas, relatórios, registros de inspeção, prontuários, procedimentos e documentos técnicos que dão rastreabilidade às condições elétricas da empresa.

Já a adequação física envolve intervenções reais na instalação, como correção de painéis, instalação ou revisão de dispositivos de proteção, seccionamento, aterramento, equipotencialização, identificação de circuitos e melhoria das condições para manutenção segura.

Essas duas frentes são complementares.

Uma indústria pode ter equipamentos funcionando, mas ainda apresentar risco se os registros técnicos estiverem desatualizados, se os circuitos não estiverem identificados ou se a equipe de manutenção não tiver informações confiáveis para intervir com segurança.

Da mesma forma, manter documentos organizados não substitui a necessidade de avaliar em campo se a instalação elétrica está protegida, acessível, identificada e compatível com as exigências aplicáveis.

Por isso, uma adequação NR-10 bem conduzida costuma responder a perguntas como:

As instalações elétricas apresentam condições seguras para operação e manutenção?
Os painéis elétricos estão organizados, identificados e com proteções compatíveis?
Há dispositivos de proteção e seccionamento adequados ao risco avaliado?
Os diagramas elétricos refletem a instalação real?
O aterramento e a equipotencialização foram avaliados tecnicamente?
Existem registros, relatórios e evidências das intervenções realizadas?
Há responsabilidade técnica formalizada quando o escopo exigir?

Para gestores de manutenção, engenheiros eletricistas e profissionais de segurança do trabalho, a importância está na redução de incertezas.

Quando a instalação elétrica é avaliada, corrigida e documentada, a empresa ganha mais controle sobre riscos elétricos, melhora a previsibilidade das intervenções e fortalece sua conformidade legal.

Isso não significa prometer regularização automática, pois cada caso depende das condições reais da instalação, do escopo contratado e dos requisitos normativos aplicáveis.

Significa, sim, transformar a segurança elétrica em um processo técnico verificável.

A MB12 Automação Industrial atua há mais de 11 anos no mercado industrial e tem foco em segurança e conformidade normativa, especialmente nas normas NR-12 e NR-10.

No serviço de Adequação NR-10, a empresa trabalha com inspeção e diagnóstico das instalações elétricas, identificação de não conformidades, adequação de painéis elétricos, implementação de sistemas de proteção.

Instalação de dispositivos de proteção e seccionamento, atualização de diagramas elétricos, aterramento, equipotencialização, documentação técnica, prontuários, testes, validações e emissão de ART quando aplicável.

Assim, a adequação NR-10 com responsabilidade técnica importa porque conecta três dimensões que não podem caminhar separadas na indústria: segurança das pessoas, confiabilidade das instalações elétricas e comprovação técnica das ações realizadas.

Em vez de tratar a norma como burocracia, a abordagem correta transforma a conformidade em uma base para manutenção mais segura, prevenção de acidentes e operação industrial mais organizada.

Quando a ART é necessária em serviços relacionados à NR-10?

A ART é emitida quando há atividade técnica de engenharia sujeita à responsabilidade profissional, conforme o escopo contratado, a legislação aplicável e as atribuições do profissional habilitado envolvido no serviço.

Em serviços relacionados à NR-10, a ART significa Anotação de Responsabilidade Técnica.

Ela funciona como um registro formal de que determinada atividade técnica foi assumida por um profissional legalmente habilitado, como um engenheiro eletricista dentro de suas atribuições.

Na prática industrial, isso pode envolver projeto elétrico, execução técnica, adequação de painéis, instalação de dispositivos de proteção, emissão de laudos técnicos, atualização de documentação e organização de prontuários.

Por isso, ao falar em adequação nr 10 com ART, é importante evitar uma interpretação automática: a NR-10 trata de segurança em instalações e serviços em eletricidade.

Mas a necessidade de ART depende do tipo de serviço técnico executado, do nível de intervenção, da responsabilidade profissional assumida e das exigências normativas e legais aplicáveis ao caso.

Uma orientação informativa, por exemplo, não equivale à emissão de ART.

Já um projeto, uma intervenção técnica ou uma validação formal podem demandar registro de responsabilidade, conforme avaliação do profissional habilitado.

Em quais situações a ART costuma ser avaliada?

A emissão de ART deve ser analisada sempre que o serviço envolver responsabilidade técnica sobre atividades de engenharia.

Em um contexto de conformidade NR-10, isso pode aparecer em diferentes momentos do processo:

Diagnóstico técnico das instalações elétricas: quando a inspeção envolve avaliação técnica formal, identificação de riscos elétricos e emissão de relatório com responsabilidade profissional.
Projeto elétrico ou atualização de projeto existente: quando há elaboração, revisão ou adequação de soluções técnicas para instalações, painéis, circuitos, proteções e sistemas elétricos.
Adequação de painéis elétricos: quando são realizadas intervenções em componentes, organização interna, dispositivos de manobra, sinalização, proteção e seccionamento.
Instalação de dispositivos de proteção e seccionamento: quando a execução técnica envolve medidas destinadas a reduzir riscos de choque elétrico, arco elétrico, energização indevida ou falhas operacionais.
Laudos, relatórios e validações técnicas: quando o documento registra uma conclusão técnica sobre determinada condição da instalação ou serviço.
Prontuários e documentação técnica: quando a organização documental envolve responsabilidade sobre registros, diagramas, evidências e informações técnicas utilizadas para manutenção, operação e auditorias.

Essa distinção é relevante porque a conformidade não depende apenas de ter um documento arquivado.

O ponto central é haver coerência entre o que foi diagnosticado, o que foi projetado, o que foi executado, o que foi testado e o que foi documentado.

ART não é a mesma coisa que prontuário, laudo ou diagrama

Um erro comum é tratar ART, prontuário, laudo e diagrama elétrico como se fossem documentos equivalentes.

Eles podem se complementar, mas cumprem funções diferentes.

A ART registra a responsabilidade técnica por uma atividade profissional específica.

O laudo apresenta uma avaliação técnica sobre uma condição, sistema ou instalação.

O diagrama elétrico representa circuitos, componentes e conexões, sendo essencial para manutenção segura e rastreabilidade.

O prontuário elétrico, por sua vez, reúne documentos e evidências relevantes para a gestão da segurança elétrica, conforme as características da instalação e os requisitos aplicáveis.

Assim, uma ART não substitui a necessidade de documentação técnica organizada.

Da mesma forma, possuir diagramas ou relatórios não significa automaticamente que toda intervenção técnica foi formalmente registrada por ART.

A análise deve considerar o escopo real do serviço e a responsabilidade assumida.

Por que essa análise precisa ser feita por profissional habilitado?

A decisão sobre emissão de ART envolve atribuições profissionais, natureza do serviço, documentação exigida e enquadramento técnico.

Por isso, quando houver dúvida, o caminho mais seguro é consultar um profissional habilitado e a documentação oficial aplicável, em vez de presumir obrigatoriedade universal.

Essa cautela é especialmente importante em ambientes industriais, onde instalações elétricas podem envolver painéis de comando, máquinas, sistemas de automação, dispositivos de proteção, aterramento, bloqueio de energia, seccionamento e rotinas de manutenção.

Uma decisão inadequada pode gerar lacunas documentais, dificuldade em auditorias internas e maior exposição a riscos operacionais.

No serviço de Adequação NR-10, a MB12 contempla inspeção e diagnóstico das instalações elétricas, identificação de não conformidades, adequação de painéis elétricos, implementação de sistemas de proteção.

Instalação de dispositivos de proteção e seccionamento, elaboração e atualização de diagramas, adequação de aterramento e equipotencialização, documentação técnica, prontuários, testes e validações.

Conforme informado em seu escopo, a emissão de ART ocorre quando aplicável, mantendo alinhamento entre execução técnica, segurança elétrica e responsabilidade profissional.

A NR-10 sempre exige ART?

Não de forma universal para toda e qualquer ação informativa ou administrativa.

A ART é associada a atividades técnicas sujeitas à responsabilidade profissional.

Em serviços de NR-10, sua necessidade deve ser avaliada conforme o escopo contratado, a natureza da intervenção, a legislação aplicável e as atribuições do profissional envolvido.

Quem pode emitir ART?

A ART deve ser emitida por profissional legalmente habilitado, dentro de suas atribuições técnicas e conforme as regras do conselho profissional competente.

Em serviços elétricos industriais, essa avaliação costuma envolver profissional com formação e atribuição compatíveis com engenharia elétrica ou área técnica correspondente, conforme o caso.

A ART substitui o prontuário?

Não.

A ART registra responsabilidade técnica por uma atividade específica, enquanto o prontuário reúne documentação, evidências, procedimentos, registros e informações necessárias para a gestão da segurança elétrica.

Em uma adequação NR-10 bem estruturada, ART, diagramas, relatórios, registros de inspeção e prontuário devem ser tratados como partes complementares da rastreabilidade técnica.

Etapas de uma adequação NR-10: do diagnóstico à validação

Uma adequação NR-10 eficiente segue uma lógica técnica: primeiro entende o estado real das instalações elétricas, depois corrige riscos e não conformidades, organiza a documentação e, por fim, valida as intervenções realizadas.

Esse encadeamento evita decisões improvisadas e ajuda a transformar a conformidade em segurança operacional para trabalhadores, manutenção e instalações.

Para capturar a visão geral do processo, as etapas centrais são:

Inspeção e diagnóstico das instalações elétricas
Identificação de não conformidades e riscos elétricos
Adequação de painéis elétricos e organização dos componentes
Implementação de dispositivos de proteção e seccionamento
Atualização de diagramas elétricos e documentação técnica
Adequação de aterramento e equipotencialização
Testes, validações e registro das evidências técnicas

1. Inspeção e diagnóstico das instalações elétricas

A primeira etapa é a avaliação técnica das instalações elétricas existentes.

Nessa fase, o objetivo é compreender como a energia está distribuída, como os painéis estão organizados, quais circuitos alimentam máquinas e equipamentos, quais condições de manutenção existem e quais pontos podem representar risco durante operação, intervenção ou manobra.

Esse diagnóstico deve observar elementos como estado físico dos painéis, identificação de circuitos, integridade de componentes, organização interna.

Condições de acesso, existência de proteções, dispositivos de seccionamento, aterramento, equipotencialização e compatibilidade entre documentação e instalação real.

Na prática, essa etapa funciona como um retrato técnico da planta elétrica.

Sem ela, a adequação pode se tornar apenas uma intervenção pontual, sem atacar a origem dos riscos.

2. Identificação de não conformidades e riscos elétricos

Depois do diagnóstico, as informações levantadas são organizadas para identificar não conformidades e riscos elétricos.

Essa análise pode envolver situações como ausência ou deficiência de identificação, falhas em painéis, documentação desatualizada.

Dificuldade de seccionamento seguro, exposição a partes energizadas, inadequações de proteção e inconsistências entre diagramas e instalações existentes.

O ponto principal é diferenciar sintomas de causas.

Um painel desorganizado, por exemplo, não representa apenas um problema visual: ele pode dificultar manutenção, aumentar o risco de erro humano, comprometer o bloqueio de energia e reduzir a rastreabilidade das intervenções.

Essa etapa também ajuda a definir prioridades técnicas.

Nem toda ação tem o mesmo impacto sobre segurança elétrica, continuidade operacional e conformidade legal.

Por isso, a avaliação deve considerar o risco, a função do sistema e a criticidade da instalação.

3. Adequação de painéis elétricos e organização dos componentes

Com as não conformidades mapeadas, a adequação física dos painéis elétricos pode ser planejada e executada.

Essa fase busca melhorar a organização dos componentes, a identificação dos circuitos, a disposição interna, a segurança de acesso e a coerência técnica entre o painel, a máquina ou equipamento atendido e a documentação correspondente.

A organização de painéis é um ponto sensível em ambientes industriais porque impacta diretamente a manutenção.

Quando componentes estão mal identificados ou instalados de forma desordenada, aumenta a chance de intervenção incorreta, parada não planejada e exposição desnecessária a risco elétrico.

A adequação pode envolver revisão de componentes, reorganização interna, identificação técnica, correções de montagem e ajustes que tornem o painel mais seguro para operação e manutenção.

As medidas aplicáveis dependem sempre do diagnóstico e das características da instalação.

4. Implementação de dispositivos de proteção e seccionamento

A NR-10 está diretamente relacionada ao controle de riscos elétricos, e isso exige atenção aos recursos de proteção e seccionamento.

Dispositivos de proteção ajudam a reduzir riscos associados a falhas elétricas, enquanto os meios de seccionamento permitem isolar circuitos de forma mais segura para manutenção, inspeção ou intervenção.

Nessa etapa, avalia-se se a instalação possui recursos adequados para proteção contra choques elétricos, falhas, energização indevida e condições inseguras de acesso.

Também é importante verificar se os dispositivos estão corretamente identificados e se permitem uma operação compreensível para equipes técnicas.

O seccionamento é especialmente relevante em rotinas de manutenção industrial.

Quando não há clareza sobre o que deve ser desligado, bloqueado ou identificado, o risco operacional aumenta.

Por isso, proteção e seccionamento não devem ser vistos apenas como componentes instalados, mas como parte de um sistema de trabalho seguro.

5. Atualização de diagramas elétricos e documentação técnica

A adequação NR-10 não termina na intervenção física.

Diagramas elétricos, registros técnicos e documentação precisam refletir a condição real da instalação.

Uma instalação pode até funcionar, mas se a documentação estiver desatualizada, a manutenção perde rastreabilidade e a tomada de decisão técnica fica mais vulnerável.

A atualização de diagramas elétricos ajuda a identificar circuitos, compreender interligações, orientar intervenções e apoiar auditorias internas.

Já a documentação técnica organiza evidências sobre o que foi avaliado, corrigido, testado e validado.

Esse ponto é fundamental em uma adequação NR-10 com ART quando aplicável, pois a responsabilidade técnica deve estar vinculada ao escopo efetivamente contratado e executado.

A ART não substitui a documentação da instalação, mas pode fazer parte do conjunto de registros técnicos quando houver atividade de engenharia sujeita a essa formalização.

6. Adequação de aterramento e equipotencialização

Aterramento e equipotencialização são elementos essenciais para a segurança elétrica.

Em termos práticos, eles contribuem para reduzir diferenças de potencial perigosas e melhorar as condições de proteção das instalações e das pessoas envolvidas em operação e manutenção.

Durante a adequação, esses sistemas devem ser avaliados conforme as características da instalação e as normas aplicáveis.

A análise pode envolver continuidade, conexões, integração entre partes metálicas, condições físicas e compatibilidade com o restante do sistema elétrico.

É importante destacar que aterramento e equipotencialização não devem ser tratados como itens isolados.

Eles precisam estar coerentes com proteções, painéis, circuitos, documentação e modo de operação da indústria.

A conformidade real depende dessa integração.

7. Testes, validações e registro das evidências técnicas

A etapa final é validar tecnicamente o que foi executado.

Testes e verificações ajudam a confirmar se as correções foram aplicadas conforme o escopo definido e se os sistemas estão em condição adequada para operação e manutenção segura.

Além dos testes, o registro das evidências é indispensável.

Relatórios, diagramas atualizados, registros de inspeção, validações e demais documentos técnicos formam o histórico da adequação.

Esse conjunto facilita futuras manutenções, auditorias internas e novas intervenções.

Na MB12, a Adequação NR-10 é estruturada com esse enfoque integrado: diagnóstico das instalações elétricas, identificação de não conformidades, adequação de painéis.

Implementação de proteções e seccionamento, atualização de diagramas, adequação de aterramento e equipotencialização, documentação técnica, testes e validações.

Com mais de 11 anos de atuação no mercado industrial e experiência em segurança e conformidade normativa, a empresa conecta análise técnica e execução do projeto para apoiar indústrias que buscam operar com mais segurança, organização e responsabilidade técnica.

Principais pontos verificados em painéis, proteções, aterramento e documentação

A conformidade com a NR-10 não depende apenas da instalação de componentes elétricos novos.

Em um ambiente industrial, a segurança elétrica nasce da integração entre painel elétrico, disjuntor, dispositivo de proteção, seccionamento, aterramento, equipotencialização, diagrama elétrico e prontuário.

Quando esses elementos não conversam entre si, a instalação pode até funcionar, mas continuar oferecendo risco durante operação, manutenção, bloqueio de energia ou auditorias internas.

Por isso, uma avaliação técnica deve verificar tanto a condição física das instalações elétricas quanto a coerência dos registros documentais.

A medida aplicável em cada caso depende das características da planta, do tipo de carga, do regime de operação, do histórico de intervenções e das normas pertinentes.

A análise presencial por profissional habilitado é essencial para transformar a inspeção em ações corretivas tecnicamente justificadas.

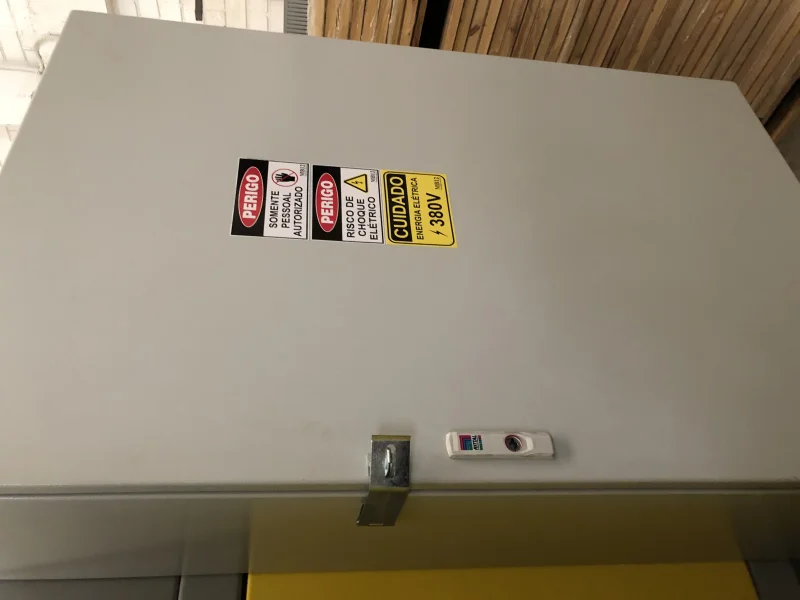

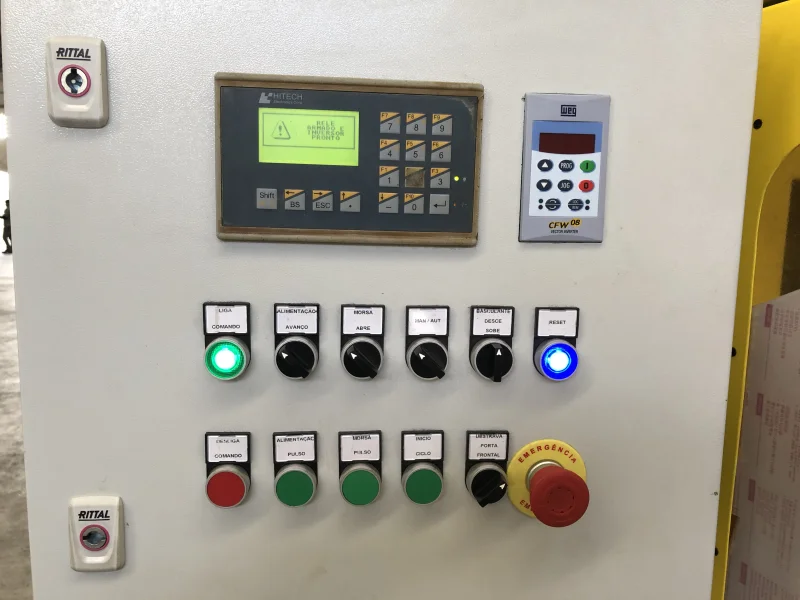

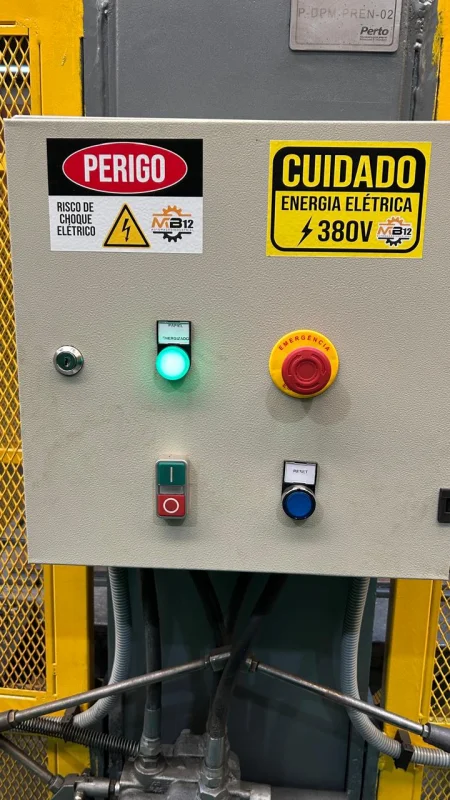

Painéis elétricos: organização, identificação e segurança interna

Nos painéis elétricos, a verificação costuma considerar organização interna, identificação de circuitos, integridade dos componentes, condições de acesso e clareza das informações disponíveis para operação e manutenção.

Um painel sem identificação adequada pode dificultar manobras seguras, aumentar o tempo de resposta em falhas e elevar o risco de intervenção em circuito incorreto.

Também são observados aspectos como fixação de componentes, separação de circuitos, estado de barramentos, presença de proteções compatíveis com a instalação e condições gerais de conservação.

A avaliação não deve se limitar à aparência externa do painel: muitas não conformidades relevantes estão na disposição interna, na ausência de identificação ou na falta de correspondência entre o que está instalado e o que consta no diagrama elétrico.

Na prática industrial, a MB12 atua com adequação de painéis elétricos dentro do escopo de NR-10, conectando diagnóstico, execução técnica, projetos elétricos e documentação técnica para apoiar operações mais seguras e organizadas.

Seccionamento: bloqueio de energia e manutenção segura

O seccionamento está diretamente ligado à possibilidade de isolar fontes de energia de forma segura antes de uma intervenção.

Em serviços de manutenção industrial, essa etapa é crítica porque reduz a exposição de trabalhadores a energização inesperada, choques elétricos e acionamentos indevidos.

A análise técnica pode verificar se existem meios de seccionamento adequados, se eles estão acessíveis, identificados e coerentes com os circuitos correspondentes.

Também é importante avaliar se a instalação permite procedimentos seguros de bloqueio e controle de energia, especialmente em máquinas, painéis e áreas onde diferentes fontes elétricas podem estar presentes.

Um ponto de atenção é que seccionamento não deve ser tratado apenas como um componente instalado.

Ele precisa estar integrado ao procedimento de manutenção, à identificação dos circuitos e aos registros técnicos.

Quando a documentação não mostra claramente o que cada dispositivo isola, a operação pode ficar vulnerável a erros de interpretação.

Proteção elétrica: choques, sobrecorrentes, surtos e falhas

Os dispositivos de proteção têm função central na redução de riscos elétricos.

Em uma adequação NR-10, podem ser avaliados disjuntores, dispositivos de proteção, elementos de seccionamento, condições de proteção contra choques, proteção contra sobrecorrentes e medidas correlatas de segurança aplicáveis ao cenário da instalação.

A proteção contra surtos também pode entrar como tema correlato, especialmente quando há necessidade de avaliar exposição a sobretensões, sensibilidade de equipamentos e integração com o sistema elétrico existente.

Da mesma forma, a interface com SPDA pode ser analisada conforme o caso, sem presumir que toda instalação exige a mesma solução.

A decisão técnica depende das características da edificação, das cargas, dos riscos e das normas aplicáveis.

O ponto essencial é que proteção elétrica não deve ser vista como uma lista isolada de dispositivos.

Um disjuntor instalado sem identificação, sem coerência com o diagrama ou sem avaliação da condição geral do circuito pode não resolver o risco operacional.

A conformidade exige alinhamento entre proteção, instalação física, operação segura e documentação.

Aterramento: caminho seguro para correntes de falta

O aterramento é um dos pilares da segurança elétrica porque contribui para criar condições de escoamento de correntes de falta e reduzir riscos associados a choques, falhas de isolamento e funcionamento inadequado de proteções.

Em uma inspeção técnica, podem ser avaliadas a existência, a continuidade, a integridade e a adequação do sistema de aterramento conforme as características da instalação.

É comum que instalações industriais passem por ampliações, alterações e manutenções ao longo dos anos.

Quando essas intervenções não são registradas ou revisadas, o sistema de aterramento pode deixar de refletir a realidade operacional.

Por isso, o aterramento deve ser analisado em conjunto com painéis, máquinas, estruturas metálicas, dispositivos de proteção e documentação técnica.

A MB12 inclui a adequação do aterramento no escopo de Adequação NR-10, sempre dentro de uma avaliação técnica voltada à segurança das operações e à conformidade das instalações elétricas.

Equipotencialização: redução de diferenças de potencial

A equipotencialização busca reduzir diferenças de potencial entre massas, estruturas e partes condutivas que possam representar risco em determinadas condições de falha.

Em linguagem prática, ela ajuda a evitar que pontos metálicos acessíveis apresentem tensões perigosas entre si.

Na avaliação de NR-10, esse item deve ser observado com cautela técnica, pois sua aplicação depende do arranjo da instalação, dos equipamentos existentes e das condições de aterramento.

A ausência de integração entre aterramento e equipotencialização pode comprometer a lógica de proteção, mesmo quando componentes individuais parecem estar em bom estado.

Esse é um exemplo claro de por que a conformidade não é apenas instalar itens.

A segurança depende de sistema: proteção, aterramento, equipotencialização, seccionamento, identificação e documentação precisam formar um conjunto coerente para apoiar operação e manutenção seguras.

Diagramas, prontuário e registros técnicos

Diagramas elétricos, prontuário e registros técnicos são fundamentais para rastreabilidade.

Eles permitem entender como a instalação foi concebida, quais alterações foram realizadas, quais proteções existem e como os circuitos devem ser operados ou mantidos.

Um diagrama elétrico desatualizado pode gerar risco mesmo quando a instalação está aparentemente funcional.

Se o documento indica um circuito diferente do que existe em campo, a equipe de manutenção pode tomar decisões com base em informação incorreta.

Isso impacta bloqueio de energia, identificação de falhas, substituição de componentes e planejamento de intervenções.

Na adequação NR-10, a documentação deve acompanhar a realidade da instalação.

Isso pode envolver atualização de diagramas, registros de inspeção, relatórios técnicos, evidências de testes, validações e organização do prontuário.

A MB12 atua também com documentação técnica, projetos elétricos, manutenção, conserto e instalação no contexto industrial, conectando a execução física aos registros necessários para maior controle técnico.

Itens avaliados na adequação NR-10

Identificação dos circuitos nos painéis elétricos.
Organização interna e integridade dos componentes.
Condições de disjuntores e dispositivos de proteção.
Existência e adequação de meios de seccionamento.
Possibilidade de bloqueio de energia para manutenção segura.
Medidas de proteção contra choques elétricos.
Condições de aterramento e continuidade, conforme aplicável.
Integração de equipotencialização com o sistema elétrico.
Coerência entre instalação física e diagrama elétrico.
Atualização de registros, relatórios, evidências e prontuário.
Avaliação de temas correlatos, como SPDA e proteção contra surtos, quando pertinentes ao cenário técnico.

Esse checklist é uma referência educativa, não uma substituição da inspeção técnica.

A definição das medidas corretivas deve considerar a instalação real, as normas aplicáveis e o escopo contratado.

Por que a integração entre componentes e documentação é decisiva

Uma instalação elétrica segura depende da combinação entre engenharia, execução e gestão documental.

Painéis organizados, proteções adequadas, aterramento funcional, equipotencialização coerente e diagramas atualizados formam uma base mais confiável para operação, manutenção e controle de riscos.

Quando esses elementos são tratados separadamente, surgem lacunas: o painel pode estar reformado, mas sem diagrama atualizado; o dispositivo de proteção pode existir.

Mas sem identificação clara; o aterramento pode ter sido alterado, mas sem registro técnico; o seccionamento pode estar instalado, mas sem orientar bloqueio seguro.

A adequação NR-10 busca reduzir esse tipo de desalinhamento, tornando a segurança elétrica mais verificável e rastreável.

Com mais de 11 anos de atuação no mercado industrial, a MB12 Automação Industrial posiciona sua experiência em segurança e conformidade normativa para apoiar indústrias em diagnósticos, adequações, documentação e execução técnica.

No contexto da NR-10, isso significa avaliar o cenário elétrico de forma personalizada, sem prometer regularização automática, e orientar medidas compatíveis com a realidade de cada instalação.

Documentação técnica e prontuário: o que precisa estar organizado?

Na adequação NR-10, a documentação técnica não deve ser tratada como uma entrega meramente administrativa.

Ela é parte do controle de risco elétrico, porque permite rastrear intervenções, orientar manutenções, comprovar critérios técnicos adotados e apoiar auditorias internas.

Em instalações industriais, onde painéis, circuitos, proteções e máquinas podem passar por alterações ao longo do tempo.

Documentos desatualizados podem criar uma falsa sensação de segurança: a instalação aparenta funcionar, mas a equipe de manutenção pode não ter informações confiáveis para atuar com previsibilidade.

O prontuário elétrico, os diagramas, os procedimentos, os registros de inspeção, os relatórios técnicos, as evidências de testes e a ART, quando aplicável ao escopo técnico contratado, formam um conjunto de rastreabilidade.

Esse conjunto ajuda a responder perguntas essenciais: o que foi avaliado, quais não conformidades foram identificadas, quais adequações foram executadas.

Quais testes foram realizados, quais evidências foram registradas e quais informações precisam ser consultadas antes de uma nova intervenção.

O que normalmente precisa estar organizado?

A organização documental deve considerar as características da instalação, o tipo de atividade realizada, os riscos envolvidos e as normas aplicáveis.

Em uma análise técnica de NR-10, alguns grupos de documentos costumam receber atenção especial:

Diagramas elétricos atualizados: representam a instalação real, circuitos, alimentações, interligações, proteções e pontos relevantes para operação e manutenção.
Registros de inspeção e diagnóstico: documentam condições encontradas, não conformidades, riscos elétricos, falhas de identificação, problemas em painéis e necessidades de adequação.
Relatórios técnicos: consolidam análises, recomendações, medidas executadas, critérios de validação e evidências associadas ao serviço.
Procedimentos de segurança e manutenção: orientam intervenções, bloqueio de energia, seccionamento, verificação de ausência de tensão e demais práticas necessárias à operação segura.
Histórico de intervenções: registra alterações realizadas em painéis, circuitos, dispositivos de proteção, aterramento, equipotencialização e demais componentes relevantes.
Evidências de testes e validações: demonstram que verificações técnicas foram executadas após as adequações, conforme o escopo definido.
ART quando aplicável: formaliza a responsabilidade técnica em atividades de engenharia sujeitas a esse registro, sem substituir os demais documentos do prontuário.

Por que documentação desatualizada aumenta o risco operacional?

Um erro comum é avaliar a conformidade apenas pela aparência física da instalação.

Um painel pode estar energizado, a produção pode operar normalmente e os dispositivos podem parecer organizados, mas isso não significa que a documentação esteja coerente com a realidade.

Quando diagramas, registros e procedimentos não acompanham as alterações feitas na instalação, a equipe pode tomar decisões com base em informações antigas.

Esse desalinhamento pode afetar a segurança e a manutenção de várias formas.

Um circuito sem identificação confiável dificulta o bloqueio correto de energia.

Um diagrama que não representa modificações recentes pode induzir uma intervenção em ponto inadequado.

Um histórico incompleto torna mais difícil entender a origem de falhas recorrentes.

A ausência de evidências de testes reduz a capacidade de comprovar que uma adequação foi validada tecnicamente.

Por isso, a conformidade NR-10 envolve integração entre condição física, documentação e rotina operacional.

Instalar componentes, atualizar proteções ou reorganizar painéis é importante, mas a segurança depende também de registros que permitam operar, manter e auditar a instalação com clareza.

Como a documentação se conecta à adequação NR-10

Em um processo de adequação NR-10, a documentação deve acompanhar a evolução do serviço.

Primeiro, ela apoia o diagnóstico, reunindo informações existentes sobre a instalação elétrica.

Depois, registra as não conformidades e orienta o planejamento das correções.

Durante a execução, documenta intervenções e atualizações.

Ao final, reúne evidências de testes, validações, relatórios e registros técnicos.

A MB12 associa seu serviço de Adequação NR-10 à elaboração e atualização de documentação técnica e prontuários, dentro de um escopo que pode incluir inspeção, diagnóstico, identificação de não conformidades.

Adequação de painéis elétricos, implementação de sistemas de proteção, dispositivos de proteção e seccionamento, atualização de diagramas, adequação de aterramento e equipotencialização, testes e validações.

A emissão de ART ocorre quando aplicável, conforme o tipo de atividade técnica envolvida e a legislação pertinente.

Essa abordagem é relevante porque a documentação não existe apenas para uma auditoria pontual.

Ela serve como base para a continuidade da segurança elétrica ao longo do tempo, especialmente em ambientes industriais sujeitos a manutenções, ampliações, substituição de componentes e ajustes operacionais.

Checklist educativo de organização documental

Antes de considerar a documentação pronta, é recomendável verificar se ela permite responder, com evidências, aos principais pontos técnicos:

Os diagramas elétricos representam a instalação atual?
As intervenções realizadas foram registradas?
As não conformidades identificadas no diagnóstico foram tratadas ou classificadas para ação?
Existem registros de inspeção, testes e validações compatíveis com o escopo executado?
O histórico de alterações está disponível para a equipe técnica?
Os procedimentos de manutenção e segurança estão alinhados à condição real da instalação?
A documentação do prontuário elétrico está organizada para consulta, rastreabilidade e auditorias internas?
Quando houve atividade técnica sujeita à responsabilidade profissional, a ART aplicável foi considerada?

A resposta a essas perguntas deve ser definida por avaliação técnica habilitada, pois os requisitos específicos podem variar conforme porte da instalação, complexidade elétrica, atividades realizadas, riscos existentes e normas aplicáveis.

Diagrama elétrico desatualizado é uma não conformidade?

Pode representar uma não conformidade ou, no mínimo, um risco relevante de gestão técnica, porque o diagrama deve apoiar operação, manutenção e intervenções seguras.

Se ele não reflete a instalação real, a equipe pode ter dificuldade para identificar circuitos, dispositivos de proteção, seccionamentos e alterações executadas.

A confirmação deve ser feita por avaliação técnica conforme as características da instalação e os requisitos aplicáveis.

Prontuário substitui inspeção?

Não.

O prontuário organiza documentos, registros, evidências e informações técnicas, mas não substitui a inspeção das instalações elétricas.

A inspeção verifica a condição real dos painéis, circuitos, proteções, aterramento, equipotencialização, identificação e demais elementos.

Já o prontuário ajuda a manter rastreabilidade e comprovação documental.

Na prática, os dois se complementam.

Para aprofundar esse tema, o conteúdo de documentação técnica industrial é um bom próximo passo, especialmente para entender como registros, diagramas e evidências sustentam manutenção, auditorias internas e conformidade normativa.

Benefícios da conformidade NR-10 para segurança, manutenção e produtividade

A conformidade com a NR-10 não deve ser vista apenas como uma exigência documental.

Em uma indústria, ela influencia diretamente a segurança do trabalho, a confiabilidade das instalações elétricas, a organização da manutenção industrial e a gestão de riscos associados à operação.

Quando a adequação é conduzida com diagnóstico técnico, correções físicas, documentação atualizada, testes e validações, a empresa passa a ter uma base mais segura para operar, intervir e tomar decisões.

É importante destacar que os benefícios dependem da correta execução técnica, das características da instalação e da aderência às normas aplicáveis.

Por isso, a adequação não deve ser tratada como um pacote genérico, mas como um processo técnico que avalia riscos elétricos, painéis, dispositivos de proteção, seccionamento, aterramento, equipotencialização, diagramas e registros de intervenção.

Benefícios para a segurança do trabalho

O primeiro ganho da conformidade NR-10 está na redução de exposição a riscos elétricos.

Instalações sem identificação adequada, painéis desorganizados, ausência de dispositivos de proteção.

Circuitos sem registros confiáveis e intervenções realizadas com informações incompletas aumentam a chance de choques, arco elétrico, energização inesperada e falhas durante manutenções.

Com uma adequação bem estruturada, a indústria passa a contar com melhores condições para proteger trabalhadores e instalações.

Isso inclui organização dos componentes elétricos, definição de meios de seccionamento, revisão de proteções, atualização de diagramas e geração de evidências técnicas.

Esses elementos ajudam equipes de manutenção, segurança do trabalho e operação a entenderem melhor o sistema elétrico antes de qualquer intervenção.

Na prática, segurança elétrica não depende apenas de componentes instalados.

Ela depende da combinação entre instalação física adequada, documentação coerente, procedimentos aplicáveis e manutenção segura.

Essa integração é o que torna a conformidade mais útil no dia a dia industrial.

Benefícios para a operação

Uma instalação elétrica organizada favorece a operação segura e reduz incertezas.

Quando os circuitos estão identificados, os painéis apresentam melhor organização e os registros técnicos estão atualizados, a equipe tende a depender menos de improvisos e interpretações informais.

Esse ponto é especialmente relevante em ambientes industriais, onde paradas, ajustes, expansões e intervenções fazem parte da rotina.

Uma instalação que aparenta funcionar, mas não possui documentação confiável, pode gerar dúvidas críticas durante uma manutenção ou alteração de processo.

A conformidade NR-10 contribui para que a operação tenha mais previsibilidade técnica, pois melhora a leitura do sistema e facilita a tomada de decisão.

A produtividade também pode ser impactada de forma indireta.

Não se trata de prometer aumento automático de produção, mas de reduzir fatores que costumam comprometer a eficiência operacional: falhas documentais.

Retrabalhos, intervenções sem rastreabilidade, dificuldades para localizar circuitos, ausência de evidências técnicas e dependência de soluções improvisadas.

Quanto menor a incerteza elétrica, mais organizada tende a ser a rotina operacional.

Como avançar com segurança

Para entender quais benefícios se aplicam ao seu cenário, o caminho mais seguro é solicitar uma avaliação técnica das instalações elétricas.

Esse diagnóstico permite identificar não conformidades, riscos elétricos, necessidades de adequação física, documentação pendente e eventuais validações necessárias.

Com mais de 11 anos de atuação no mercado industrial, a MB12 reúne experiência em segurança e conformidade normativa para apoiar indústrias que precisam organizar suas instalações elétricas, reduzir riscos e estruturar uma operação mais segura.

A avaliação do cenário real é o ponto de partida para definir um escopo coerente, tecnicamente responsável e compatível com a realidade da planta.

Solicite à MB12 uma avaliação sobre adequação nr 10 com ART para a sua indústria!

Se a sua indústria precisa avançar com adequação nr 10 com ART, fale com a MB12.

A equipe avalia a realidade de cada operação antes de propor qualquer solução técnica.

Principais perguntas sobre adequação nr 10 com ART

2. Identificação de não conformidades e riscos elétricos?
