O que é um projeto elétrico industrial e por que ele é estratégico

Um projeto elétrico industrial é estratégico porque transforma requisitos de segurança, operação e conformidade em decisões técnicas aplicáveis à realidade da fábrica.

Em vez de tratar a instalação elétrica como um conjunto de cabos, painéis elétricos e diagramas isolados, ele organiza como máquinas industriais, comandos, proteções, automação e documentação técnica devem funcionar de forma integrada.

Um projeto elétrico industrial é o conjunto técnico de análises, dimensionamentos, diagramas e especificações que orienta a instalação elétrica de máquinas, painéis e sistemas produtivos.

Considerando segurança operacional, conformidade normativa, integração com automação e condições reais de manutenção para reduzir falhas e apoiar a continuidade da operação.

Diferente de um projeto residencial, que normalmente se concentra em pontos de consumo, iluminação e distribuição predial, o ambiente industrial exige atenção a cargas maiores.

Ciclos de operação, comandos elétricos, interfaces com máquinas, dispositivos de segurança, painéis de controle e impactos diretos na produção.

Uma falha elétrica em uma máquina ou linha produtiva pode gerar parada operacional, risco ao trabalhador, dano a componentes e dificuldade de manutenção se não houver documentação clara.

Por isso, o projeto não deve ser entendido apenas como desenho elétrico.

Ele envolve decisões de engenharia sobre dimensionamento, proteção, organização de painéis, integração com sistemas mecânicos e de automação, além da documentação necessária para orientar instalação, operação, manutenção e futuras adequações.

Em contextos regulados, também contribui para uma gestão mais consistente da segurança elétrica e da conformidade com normas aplicáveis, como a NR-10, e pode se relacionar à adequação de máquinas conforme a NR-12.

Entre os principais benefícios de um projeto elétrico industrial bem estruturado estão:

• Mais segurança operacional: define critérios técnicos para reduzir riscos associados à instalação elétrica, comandos e interação com máquinas.
• Maior confiabilidade dos equipamentos: ajuda a evitar soluções improvisadas, incompatibilidades entre componentes e falhas recorrentes.
• Melhor manutenção industrial: diagramas, identificação de circuitos e documentação técnica tornam intervenções mais rastreáveis e organizadas.
• Integração com automação: permite que sensores, atuadores, comandos, painéis e sistemas de controle sejam pensados como parte do processo produtivo.
• Apoio à conformidade normativa: contribui para adequações relacionadas à segurança elétrica, máquinas industriais e documentação exigida conforme o escopo.
• Base para retrofit e modernização: facilita a atualização de máquinas, painéis e sistemas quando a indústria precisa elevar segurança, eficiência ou confiabilidade.

Na atuação da MB12 Automação Industrial, os projetos personalizados conectam engenharia elétrica, mecânica e automação para atender às necessidades específicas de cada operação.

Essa abordagem é especialmente relevante em adequações NR-10 e NR-12, retrofit de máquinas e desenvolvimento de soluções que exigem levantamento técnico, detalhamento de componentes, elaboração de painéis elétricos, diagramas e documentação técnica conforme a demanda do projeto.

Atenção técnica: em ambiente industrial, copiar modelos prontos ou tratar o projeto apenas como um desenho pode ocultar riscos importantes.

A definição correta depende das máquinas envolvidas, das cargas elétricas, do layout, das interfaces de automação, das exigências de segurança e das condições reais de operação e manutenção.

Quando a indústria precisa desenvolver ou revisar um projeto elétrico

A necessidade de desenvolver ou revisar um projeto elétrico industrial nem sempre aparece como uma falha evidente.

Em muitos casos, ela surge a partir de mudanças no processo produtivo, modernizações de máquinas, adequações normativas ou sinais de que a instalação elétrica deixou de acompanhar a realidade operacional da indústria.

Para fins práticos, a indústria deve considerar uma avaliação técnica do projeto elétrico quando houver:

• Modernização elétrica de máquinas ou linhas produtivas: substituição de componentes, atualização de comandos, troca de painéis ou inclusão de novos dispositivos podem exigir revisão do dimensionamento e dos diagramas elétricos.
• Retrofit de máquinas: quando equipamentos antigos são atualizados para melhorar segurança, confiabilidade ou integração com automação, o projeto elétrico precisa acompanhar as novas condições de operação.
• Expansão industrial ou ampliação de capacidade: aumento de carga, inclusão de novos equipamentos, novas células produtivas ou crescimento da demanda podem alterar as exigências da instalação.
• Alteração de layout: mudanças na posição de máquinas, painéis, pontos de alimentação ou rotas de cabos podem impactar segurança, manutenção e organização elétrica.
• Instalação de novos painéis elétricos: a criação, substituição ou reorganização de painéis deve ser tratada com critério técnico, considerando proteção, comandos, identificação e documentação.
• Integração com automação industrial: sensores, atuadores, controladores, sistemas de segurança e interfaces de comando exigem compatibilidade entre elétrica, lógica de controle e operação da máquina.
• Falhas inesperadas ou recorrentes: desligamentos, aquecimentos, queimas de componentes, paradas não planejadas ou dificuldade de manutenção podem indicar necessidade de investigação técnica.
• Adequação normativa: demandas relacionadas à NR-10, NR-12 e demais normas aplicáveis podem exigir atualização de documentação, medidas de controle e revisão das interfaces elétricas.
• Máquinas antigas sem documentação adequada: ausência de diagramas, identificação deficiente ou histórico incompleto de alterações dificultam manutenção segura e tomada de decisão.
• Mudanças no modo de operação: inclusão de novos turnos, aumento de ritmo produtivo, adaptação de máquinas ou alteração de processo podem modificar as condições reais de uso do sistema elétrico.

Essas situações podem ser agrupadas em três tipos de sinais.

Os sinais operacionais aparecem no dia a dia da produção, como paradas, instabilidade, dificuldade de manutenção ou necessidade de maior confiabilidade.

Os sinais normativos surgem quando a empresa precisa demonstrar conformidade, melhorar a segurança em instalações elétricas ou adequar máquinas às exigências aplicáveis.

Já os sinais de engenharia envolvem mudanças estruturais, como expansão, automação, retrofit, alteração de layout e inclusão de novos painéis ou cargas.

É importante evitar conclusões à distância.

Uma falha elétrica, por exemplo, pode ter causas diferentes conforme o equipamento, a instalação, o ambiente, o histórico de manutenção e a forma como a máquina é utilizada.

Por isso, uma revisão bem conduzida não se limita a substituir componentes: ela busca entender a relação entre cargas elétricas, comandos, proteção, segurança, documentação técnica e rotina produtiva.

Na prática, o desenvolvimento ou a revisão do projeto deve considerar tanto o que está instalado quanto o que a operação precisa alcançar com segurança.

Isso inclui avaliar máquinas, equipamentos, painéis, diagramas, interfaces de automação e eventuais adequações de segurança.

Quando há integração com retrofit de máquinas ou adequação NR-12, a análise elétrica se torna ainda mais estratégica, porque comandos, proteções e dispositivos de segurança precisam funcionar de forma coerente com o conjunto mecânico e operacional.

A MB12 realiza levantamento técnico em campo para compreender as necessidades específicas de cada cliente antes de conduzir projetos personalizados.

Essa etapa ajuda a evitar soluções genéricas e permite que o escopo seja orientado pela realidade da indústria, considerando modernização elétrica, manutenção industrial, automação, adequações normativas e a documentação técnica necessária conforme cada projeto.

Chamada para avaliação técnica: se a indústria está passando por expansão, retrofit, alteração de layout, recorrência de falhas ou necessidade de adequação normativa, o caminho mais seguro é solicitar uma análise técnica em campo.

A avaliação permite identificar o que precisa ser desenvolvido, revisado ou documentado sem assumir diagnósticos prévios e sem tratar todos os ambientes industriais como se fossem iguais.

Principais etapas de um projeto elétrico para ambientes industriais

Um projeto elétrico industrial bem conduzido não começa no desenho do diagrama, mas na compreensão técnica da operação.

Em ambientes industriais, cada decisão depende das máquinas existentes, das cargas envolvidas, do layout, dos painéis elétricos, dos requisitos de segurança.

Da interface com automação e da documentação necessária para manter a instalação organizada, rastreável e compatível com as normas aplicáveis.

Para fins práticos, as principais etapas são:

1. Levantamento técnico em campo: coleta de informações sobre máquinas, equipamentos, painéis, cargas, layout, condições de instalação e necessidades da operação.
2. Análise de cargas e requisitos operacionais: avaliação das demandas elétricas, regimes de funcionamento, pontos críticos e interfaces com produção, manutenção e segurança.
3. Definição da arquitetura elétrica: organização conceitual dos circuitos, comandos, proteções, painéis e integrações necessárias.
4. Dimensionamento de componentes: seleção técnica de componentes elétricos conforme aplicação, carga, proteção, confiabilidade e necessidade de manutenção.
5. Detalhamento de painéis elétricos e comandos: desenvolvimento das soluções de comando, proteção, distribuição e interface com máquinas ou sistemas automatizados.

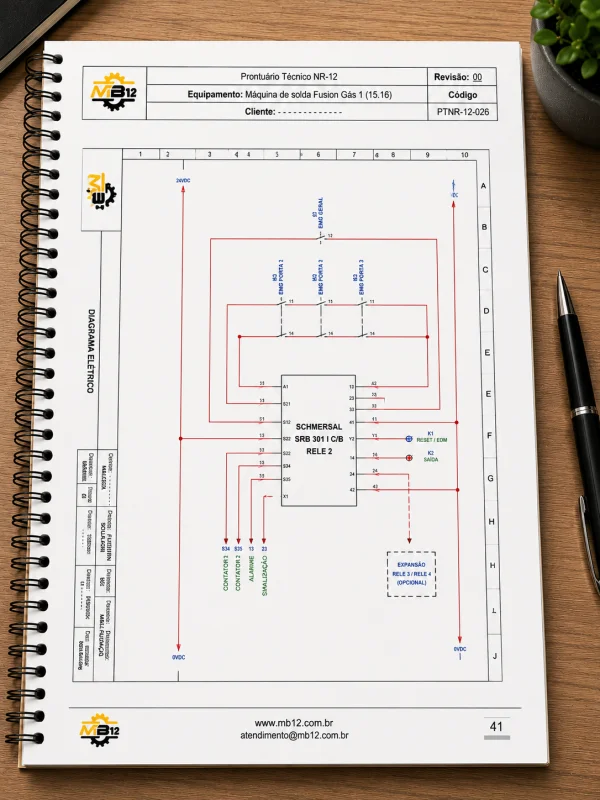

6. Elaboração de diagramas elétricos: produção dos diagramas que orientam fabricação, montagem, manutenção, inspeções e futuras alterações.
7. Validação técnica do projeto: conferência das decisões adotadas em relação ao processo produtivo, segurança, normas aplicáveis e compatibilidade entre elétrica, mecânica e automação.
8. Documentação técnica: organização dos registros do projeto, podendo incluir documentos complementares e emissão de ART quando pertinente ao escopo.
9. Acompanhamento da implementação: suporte técnico durante a execução, instalação ou adequação, conforme o escopo contratado e as necessidades do projeto.

Em uma visão de fluxo, o processo pode ser entendido assim:

campo industrial → coleta de dados → análise técnica → dimensionamento → detalhamento → diagramas elétricos → documentação técnica → implementação acompanhada

Essa sequência é importante porque reduz o risco de tratar o projeto como uma entrega isolada.

Em uma indústria, o desenho elétrico precisa representar decisões reais de engenharia: onde os componentes serão instalados, como os painéis serão organizados.

Quais cargas precisam ser consideradas, como os comandos se relacionam com a máquina e de que forma a manutenção conseguirá interpretar o sistema no futuro.

A MB12 atua com projetos personalizados que integram engenharia mecânica, elétrica e automação.

Dentro dessa abordagem, o levantamento técnico em campo ajuda a compreender as necessidades específicas de cada cliente antes do dimensionamento e do detalhamento.

Conforme o escopo do projeto, a empresa acompanha o desenvolvimento desde a coleta das informações até a implementação, com foco em segurança, eficiência operacional e adequação às normativas aplicáveis, como NR-10 e NR-12.

Atenção à documentação técnica: diagramas elétricos, detalhamentos, registros de componentes e documentos de suporte não são apenas formalidades.

Eles facilitam manutenção, futuras adequações, identificação de falhas, padronização interna e rastreabilidade das decisões de engenharia.

Quando pertinente, a documentação também pode incluir ART, de acordo com a responsabilidade técnica e o escopo definido.

O ponto central é que um bom projeto elétrico para ambientes industriais deve conectar necessidade operacional, segurança, manutenção e conformidade.

Por isso, a etapa de campo, a validação técnica e a documentação final têm peso tão relevante quanto o dimensionamento dos componentes ou a elaboração dos painéis.

Levantamento técnico em campo: a base para decisões seguras

Antes de dimensionar componentes, redesenhar comandos ou propor um painel elétrico, é preciso entender como a indústria realmente opera.

O levantamento técnico em campo é a etapa que conecta o projeto elétrico industrial à realidade das máquinas, dos equipamentos, do layout e do processo produtivo.

Sem essa leitura presencial, a solução tende a depender de premissas genéricas, catálogos ou modelos prontos — e isso pode deixar de considerar cargas elétricas, restrições de instalação, interfaces com a produção e riscos específicos do ambiente.

Box explicativo — por que o campo muda a decisão técnica

Em ambientes industriais, duas máquinas semelhantes podem exigir soluções diferentes.

A forma de operação, o estado dos componentes, a posição no layout, a interação com operadores, a disponibilidade de parada, o tipo de acionamento, a presença de automação e as condições da instalação elétrica influenciam diretamente as decisões de engenharia.

Por isso, o levantamento em campo não é apenas uma visita inicial: é a base para transformar uma necessidade real em um projeto seguro, aplicável e coerente com a rotina produtiva.

A MB12 realiza levantamento técnico em campo para compreender as necessidades específicas de cada cliente, alinhando informações de elétrica, mecânica e automação antes do desenvolvimento das soluções.

Essa abordagem é especialmente importante em projetos personalizados, retrofit de máquinas, modernização elétrica e adequações relacionadas à segurança e conformidade, pois evita tratar equipamentos industriais como se fossem sistemas padronizados.

Durante essa etapa, a equipe técnica pode observar fatores como:

• Condições reais das máquinas e equipamentos: estado geral, interfaces existentes, comandos instalados, dispositivos de segurança e pontos que podem exigir adequação.
• Cargas elétricas e demandas de operação: características dos motores, acionamentos, painéis, proteções, circuitos e necessidades de alimentação.
• Layout industrial: posição dos equipamentos, rotas de cabos, áreas de circulação, interferências físicas e limitações de espaço.
• Interface com o processo produtivo: sequência de operação, dependência entre máquinas, pontos críticos de parada e impactos de uma alteração elétrica na produção.
• Restrições operacionais: disponibilidade para intervenção, acesso aos equipamentos, condições ambientais e exigências internas de segurança.
• Documentação existente: diagramas elétricos, registros técnicos, identificação de componentes e informações disponíveis para apoiar o desenvolvimento do projeto.
• Riscos observáveis: pontos de exposição elétrica, comandos inadequados, organização de painéis, ausência de identificação ou situações que exigem análise técnica mais aprofundada.

Esse olhar de campo também ajuda a separar o que é necessidade elétrica, o que é necessidade mecânica e o que depende de automação.

Em muitos casos, a confiabilidade não vem de trocar um componente isolado, mas de entender como comandos, proteções, sensores, atuadores, painéis e máquinas se relacionam dentro do processo.

É essa visão integrada que permite desenvolver soluções mais aderentes à operação e mais fáceis de documentar, manter e evoluir.

Nota de segurança

A avaliação de instalações, painéis, máquinas e comandos elétricos deve ser conduzida por profissionais habilitados e conforme as normas aplicáveis.

O levantamento técnico não substitui uma análise formal quando ela for exigida, mas fornece informações essenciais para orientar decisões de engenharia, reduzir improvisos e apoiar projetos voltados à segurança operacional e à conformidade.

NR-10, segurança elétrica e conformidade normativa

A NR-10 é a norma regulamentadora que orienta medidas de controle e sistemas preventivos para segurança em instalações elétricas e serviços com eletricidade.

Em ambientes industriais, ela deve ser tratada como parte da gestão de risco: ajuda a proteger trabalhadores, reduzir condições inseguras e organizar a documentação técnica que sustenta a conformidade.

Na prática, a conformidade com a NR-10 não deve ser vista apenas como uma obrigação burocrática.

Ela influencia decisões de engenharia, manutenção, operação e segurança do trabalho, especialmente quando há máquinas industriais, painéis elétricos, comandos, automação, retrofit ou revisão de um projeto elétrico industrial.

A aplicação técnica da NR-10 costuma envolver atenção a pontos como:

• identificação de riscos elétricos presentes na instalação, nas máquinas e nos painéis;
• definição de medidas de controle compatíveis com a operação industrial;
• organização de documentação técnica relacionada às instalações e intervenções elétricas;
• adequação de procedimentos de trabalho para reduzir exposição a riscos;
• integração entre segurança elétrica, manutenção industrial e operação;
• revisão de painéis, diagramas e comandos quando há modernização, expansão ou retrofit;
• avaliação técnica antes de alterações que impactem cargas, proteções, comandos ou interfaces de automação.

Esse cuidado é importante porque falhas elétricas em ambientes produtivos podem gerar mais do que paradas não planejadas.

Elas podem comprometer a segurança operacional, dificultar a manutenção, aumentar a exposição de equipes a riscos e criar inconsistências entre o que está instalado em campo e o que consta na documentação.

A MB12 atua há mais de 10 anos com soluções voltadas à segurança industrial e à conformidade com normas como NR-10 e NR-12.

Nos Projetos Mecânicos e Elétricos, a empresa considera o levantamento técnico em campo, a modernização de sistemas elétricos, a elaboração de painéis e diagramas e a documentação técnica necessária conforme a demanda de cada projeto.

Quando pertinente, essa documentação pode incluir emissão de ART.

Por que a NR-10 é estratégica para a indústria?

A NR-10 funciona como um eixo de prevenção.

Ela contribui para que decisões sobre instalação elétrica, painéis, comandos e manutenção sejam tomadas com base em segurança, rastreabilidade técnica e controle de riscos, não apenas em funcionamento imediato do equipamento.

A NR-10 substitui um laudo ou avaliação técnica específica?

Não.

A NR-10 orienta requisitos e práticas de segurança, mas cada instalação industrial precisa ser analisada conforme suas condições reais.

A avaliação técnica em campo é essencial para identificar necessidades, restrições, riscos e documentação aplicável ao caso.

Qual a relação entre NR-10 e documentação técnica?

A documentação técnica ajuda a demonstrar como a instalação, os painéis, os comandos e as intervenções elétricas foram projetados, modificados ou adequados.

Em uma rotina industrial, manter diagramas, registros e informações técnicas coerentes com a realidade de campo facilita manutenção, auditorias internas e decisões de segurança.

Relação entre projeto elétrico, NR-12 e segurança de máquinas

A relação entre projeto elétrico industrial, NR-12 e segurança de máquinas é direta: em muitos equipamentos, a proteção do operador não depende apenas de grades, enclausuramentos ou dispositivos mecânicos.

Mas também da forma como comandos elétricos, sensores, atuadores, painéis, circuitos de parada e sistemas de automação são concebidos, integrados e documentados.

Na prática, a NR-12 trata da segurança no uso de máquinas e equipamentos, enquanto o projeto elétrico define parte essencial da lógica de funcionamento, acionamento, controle e proteção desses sistemas.

Por isso, uma adequação de máquina raramente deve ser analisada de forma isolada: elétrica, mecânica e automação precisam conversar para que a solução seja segura, funcional e compatível com a realidade produtiva.

Um erro comum é tratar a adequação NR-12 como se fosse apenas a instalação de proteções físicas.

Em ambientes industriais, a segurança de máquinas também depende de como o equipamento se comporta quando uma proteção é aberta, quando uma emergência é acionada, quando ocorre uma falha elétrica ou quando há necessidade de intervenção de manutenção.

Essas respostas passam pelo projeto elétrico, pela lógica de comando e pela integração com a automação.

Entre as interfaces que merecem atenção em um projeto voltado à segurança de máquinas estão:

• comandos de partida, parada e parada de emergência;
• circuitos de comando e potência associados ao funcionamento da máquina;
• integração entre proteções físicas e sinais elétricos;
• sensores, atuadores e dispositivos de interface com automação;
• painéis elétricos e organização interna dos componentes;
• identificação de circuitos, bornes, cabos e dispositivos;
• diagramas elétricos atualizados para manutenção e rastreabilidade;
• compatibilidade entre alterações mecânicas, elétricas e operacionais;
• condições reais de operação, setup, limpeza e manutenção;
• documentação técnica necessária para sustentar a adequação realizada.

Essa visão integrada é especialmente importante em retrofit de máquinas.

Ao modernizar um equipamento, não basta substituir componentes antigos por novos.

É necessário avaliar se a lógica elétrica continua adequada, se os comandos atendem à nova condição de operação, se a automação foi integrada de forma coerente e se a documentação acompanha as alterações executadas.

Caso contrário, a indústria pode ganhar uma máquina aparentemente modernizada, mas ainda vulnerável a falhas, intervenções inseguras ou dificuldades de manutenção.

A atuação da MB12 se conecta justamente a esse ponto: seus Projetos Mecânicos e Elétricos são desenvolvidos de forma personalizada, com integração entre engenharia mecânica, elétrica e automação.

Dentro do contexto de adequações NR-12, retrofit de máquinas e conformidade NR-10, essa abordagem ajuda a evitar soluções genéricas, pois considera as características do equipamento, do processo produtivo e das necessidades técnicas identificadas em campo.

Atenção normativa: a NR-12 não deve ser vista como uma lista isolada de itens a instalar, mas como parte de uma estratégia de redução de riscos em máquinas e equipamentos.

A definição de comandos, proteções, painéis, diagramas e documentação deve ser conduzida por avaliação técnica compatível com a realidade da operação.

Este conteúdo é educativo e não substitui análise específica, projeto formal ou responsabilidade técnica aplicável a cada caso.

Assim, o projeto elétrico industrial impacta a segurança de máquinas porque determina como o equipamento recebe energia, executa comandos, responde a falhas, interage com proteções e permite manutenção.

Quando esse projeto é desenvolvido em conjunto com a engenharia mecânica e a automação, a adequação NR-12 tende a ser mais consistente, documentada e alinhada à confiabilidade operacional.

Integração entre engenharia elétrica, mecânica e automação

Em um ambiente industrial, a eficiência de um projeto não depende apenas de um painel bem montado, de uma máquina mecanicamente robusta ou de um sistema de automação moderno.

O desempenho confiável surge quando engenharia elétrica, engenharia mecânica e automação industrial são pensadas em conjunto, considerando cargas, comandos, sensores, atuadores, proteções, layout, operação e manutenção.

Essa integração é especialmente importante em um projeto elétrico industrial porque a decisão elétrica influencia diretamente o comportamento da máquina, a segurança dos operadores e a continuidade do processo produtivo.

Um componente elétrico incompatível com a lógica de comando, por exemplo.

Pode dificultar a automação; uma proteção mecânica sem interface adequada com o circuito de segurança pode comprometer a adequação; e um painel elétrico sem organização técnica pode tornar intervenções futuras mais complexas.

Diagrama textual da integração multidisciplinar

• Engenharia mecânica: avalia máquinas, estruturas, movimentos, proteções físicas, acesso a componentes e condições reais de operação.
• Engenharia elétrica: define alimentação, comandos, proteções, painéis elétricos, diagramas, dispositivos de manobra e compatibilidade entre cargas e componentes.
• Automação industrial: integra sensores, atuadores, controladores, interfaces de operação e lógicas de funcionamento do processo produtivo.
• Segurança e conformidade: conecta dispositivos, comandos e documentação técnica às necessidades de segurança operacional e às normas aplicáveis.
• Manutenção industrial: considera acesso, identificação, padronização, diagnóstico de falhas e facilidade de intervenção ao longo do ciclo de vida do equipamento.

Na prática, isso significa que uma alteração em uma disciplina pode exigir ajustes nas demais.

Ao modernizar uma máquina, por exemplo, a troca de comandos elétricos pode exigir revisão de sensores, atualização de diagramas, adaptação de proteções mecânicas e adequação da lógica de automação.

Da mesma forma, uma expansão de capacidade pode demandar reavaliação de cargas, painéis, atuadores e interfaces com o processo existente.

Exemplos genéricos de interfaces que precisam ser compatibilizadas

• Sensores instalados em máquinas precisam estar alinhados à lógica de comando e às condições reais de operação.
• Atuadores devem ser selecionados considerando esforço mecânico, alimentação elétrica, controle e segurança.
• Painéis elétricos devem permitir organização, proteção dos circuitos, identificação dos componentes e manutenção mais segura.
• Comandos de partida, parada, emergência e intertravamento devem conversar com a automação e com os dispositivos de segurança.
• Alterações de layout podem impactar cabeamento, posicionamento de painéis, acesso técnico e fluxo produtivo.
• Diagramas elétricos e documentação técnica precisam refletir o que foi projetado e implementado, evitando dependência de conhecimento informal da operação.

O ganho técnico está em evitar soluções isoladas.

Quando elétrica, mecânica e automação são tratadas separadamente, aumentam as chances de retrabalho, incompatibilidades, dificuldade de manutenção e falhas de comunicação entre equipes.

Quando são integradas desde o levantamento técnico, o projeto tende a considerar melhor a realidade da produção, as restrições operacionais e os requisitos de segurança.

Nos Projetos Mecânicos e Elétricos da MB12, essa visão integrada é um ponto central da abordagem: a empresa desenvolve soluções personalizadas que conectam engenharia mecânica, elétrica e automação.

Com levantamento técnico em campo, desenvolvimento de painéis e diagramas conforme a demanda, adequações às normas vigentes e foco em segurança, confiabilidade e eficiência operacional.

Esse diferencial é relevante para indústrias que não buscam apenas substituir componentes, mas atualizar máquinas e processos com coerência técnica.

Em vez de tratar o projeto como um desenho elétrico isolado, a integração multidisciplinar ajuda a transformar necessidades reais de produção em soluções mais aderentes ao equipamento, ao ambiente industrial e à rotina de manutenção.

Dimensionamento de componentes e painéis elétricos

O dimensionamento elétrico é uma das etapas mais sensíveis de um projeto elétrico industrial, porque transforma as necessidades reais da operação em escolhas técnicas: cargas atendidas.

Componentes compatíveis, dispositivos de proteção, comandos, painéis elétricos e diagramas que orientam instalação, manutenção e futuras adequações.

Quando essa etapa é tratada apenas como seleção de peças, o risco aumenta.

Componentes subdimensionados, proteção inadequada ou painéis mal organizados podem contribuir para aquecimento, paradas inesperadas, dificuldade de diagnóstico, intervenções inseguras e perda de confiabilidade do processo produtivo.

Principais critérios analisados no dimensionamento:

• Cargas elétricas envolvidas: motores, acionamentos, sensores, atuadores, comandos e demais equipamentos precisam ser considerados conforme sua função no processo.
• Regime de operação: máquinas que operam de forma contínua, intermitente ou com partidas frequentes podem exigir soluções diferentes de proteção e comando.
• Proteção de circuitos: dispositivos de seccionamento, proteção contra sobrecorrente e demais recursos devem ser compatíveis com a instalação e com os riscos envolvidos.
• Compatibilidade entre componentes: contatores, relés, disjuntores, fontes, inversores, CLPs, bornes e cabos devem trabalhar de forma integrada, sem conflitos de aplicação.
• Organização do painel elétrico: a disposição interna influencia ventilação, acesso para manutenção, identificação de circuitos e segurança durante intervenções.
• Diagramas elétricos: diagramas bem estruturados reduzem dúvidas em campo, apoiam a manutenção e ajudam a preservar o histórico técnico da máquina ou instalação.
• Confiabilidade operacional: o projeto deve considerar não apenas o funcionamento inicial, mas também inspeções, ajustes, substituições e futuras expansões.

Boas práticas em painéis elétricos industriais:

• Separar circuitos de potência, comando e sinais sempre que aplicável ao escopo técnico.
• Utilizar identificação clara de componentes, cabos, bornes e circuitos.
• Prever espaço físico adequado para operação, manutenção e eventuais ampliações.
• Considerar dissipação térmica, ventilação e organização interna do painel.
• Manter coerência entre o painel montado e os diagramas entregues.
• Evitar improvisações que dificultem rastreabilidade, segurança e diagnóstico.

Um ponto importante é que o painel elétrico não deve ser visto isoladamente.

Ele faz parte de um conjunto que envolve máquina, processo produtivo, dispositivos de segurança, comandos, automação e documentação técnica.

Por isso, decisões de dimensionamento precisam dialogar com o levantamento em campo, com as condições reais da instalação e com os objetivos de segurança e produtividade da indústria.

No contexto dos Projetos Mecânicos e Elétricos, a MB12 pode desenvolver a elaboração de painéis elétricos e diagramas conforme a demanda de cada projeto, integrando engenharia elétrica, mecânica e automação.

Essa abordagem é especialmente relevante em modernizações, retrofit de máquinas, adequações relacionadas à NR-10 e NR-12 e situações em que a confiabilidade do equipamento depende de uma solução personalizada.

Atenção técnica: o dimensionamento não deve ser definido apenas por catálogo ou por equivalência visual entre componentes.

A escolha correta depende de análise de cargas, aplicação, ambiente, comandos, proteções, normas aplicáveis e documentação do equipamento.

Nota sobre responsabilidade técnica: projetos elétricos industriais devem ser avaliados e conduzidos por profissionais habilitados, com documentação técnica adequada e emissão de ART quando pertinente ao escopo.

Essa cautela protege a operação, facilita a manutenção e reduz o risco de decisões inadequadas em sistemas que impactam diretamente a segurança.

Solicite à MB12 uma avaliação sobre projeto elétrico industrial para a sua indústria!

Se a sua indústria precisa avançar com projeto elétrico industrial, fale com a MB12.

A equipe avalia a realidade de cada operação antes de propor qualquer solução técnica.

Perguntas frequentes sobre projeto elétrico industrial

Dimensionamento de componentes e painéis elétricos?

O dimensionamento elétrico é uma das etapas mais sensíveis de um projeto elétrico industrial, porque transforma as necessidades reais da operação em escolhas técnicas: cargas atendidas.

Qual a relação entre NR-10 e documentação técnica?

A documentação técnica ajuda a demonstrar como a instalação, os painéis, os comandos e as intervenções elétricas foram projetados, modificados ou adequados, especialmente em contextos relacionados a projeto elétrico industrial.
